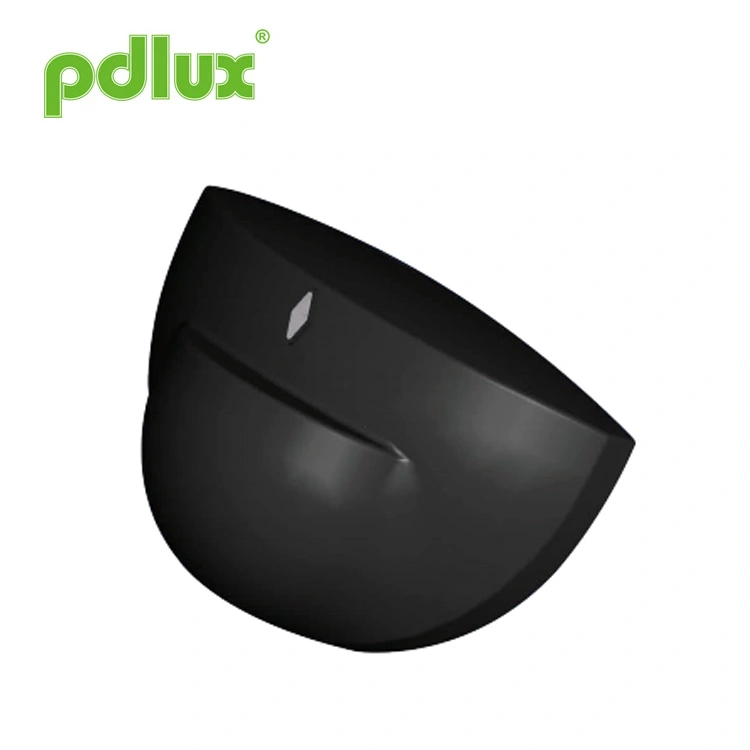

24 GHz korkean herkkyyden automaattinen ovitunnistin
Pdlux on kiinalainen 24 GHz:n korkean herkkyyden automaattisen ovianturin toimittaja; se käyttää FFT-pohjaista aritmeettista ohjelmaa tarkan etäisyyden mittaamiseen ja tehokkaaseen häiriöntorjuntaan. Siinä on pieni virrankulutus ja minimaalinen lämpötilaherkkyys Omron-rele, joka tarjoaa ylivertaisen luotettavuuden perinteisiin valosähköisiin sensoreihin verrattuna. Automaattisiin oviohjaimiin ja hälytysjärjestelmän ihmisilmaisimiin sopiva tunnistustoiminto on muokattavissa ja tarjoaa erinomaisen ratkaisun monenlaisiin pääsy- ja turvasovelluksiin.
Malli:PD-DS1015
Lähetä kysely
| Pakkauslista sisään | Φ6 Muovinen laajennus
|
3x30 ruuvi
|
Ohje | Kaapeli 1X
|
| Määrä | 2X | 2X | 1X |
Anturi on suunniteltu FFT:n aritmeettisella ohjelmalla, ja sillä on korkea tarkkuus etäisyyden havaitsemisessa ja häiriönestokyky.
Käyttää alkuperäistä Omron-relettä, jolla on erittäin pieni mitta ja alhainen virrankulutus. Siinä on pieni sisäinen vastus
jotta se ei ole herkkä lämpötilalle. Luotettavuus on paljon korkeampi kuin tavalliset valosähköiset. Se sopii
erilaisia automaattisia ovi-ohjaimia voidaan myös käyttää ihmisilmaisimena hälytysjärjestelmissä. Lisäksi tunnistustoiminto voi
olla mukautettuja. Sensorilla on paras kustannustehokkuus tällaisten tuotteiden aikana.
| Virtalähde | AC: 10-24V DC: 12-35V |
|
| Valmiustilavirta | <15mA | |
| Toimintavirta | 25 mA Tyypillinen arvo | |
| Lähtökapasiteetti | 35V, 0,5A Max | |
| Tuotoksen kesto | 500 ms | |
| HF järjestelmä | 24,125 GHz CW-tutka, ISM-taajuus | |

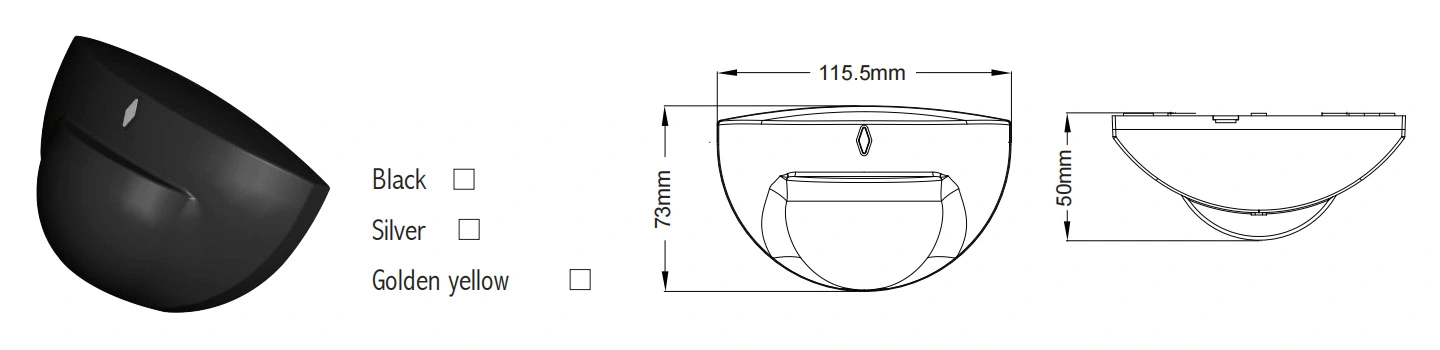

| Kannen väri | Musta/hopea/kultainen | |
| Asennus istuu | Seinäasennus | |
| Asennuskorkeus | 2,0m - 3,5m | |
| Havaintokulma | 90° (seinäasennus) voidaan tehdä asiakkaiden kysynnän mukaan | |
| Havaintoalue | 1m (maksimi herkkyys, anturi kohtisuorassa maahan) 7m (maksimi herkkyys, anturi eteenpäin) |
|
| Työlämpötila | -20°C ~ 50°C | |
| Toimiva kosteus | <93 %RH | |
1. Ota käyttöön erittäin luotettava 24,125 GHz K-kaistan mikroaaltotutka-anturimoduuli.
2. Työskentele erilaisissa ympäristöissä (Kuuma, kostea, meluisa ja tuulinen. Ilman muiden liikkuvien esineiden väliintuloa, ime kuin liikkuva auto tai eläimet)
3. Pieni ja käytännöllinen muotoilu, jota käytetään laajalti erilaisiin anturioviin.
4. Hyväksytään Maailman terveysjärjestön kehittynyt anturitekniikka, joka on vaaraton terveydelle.

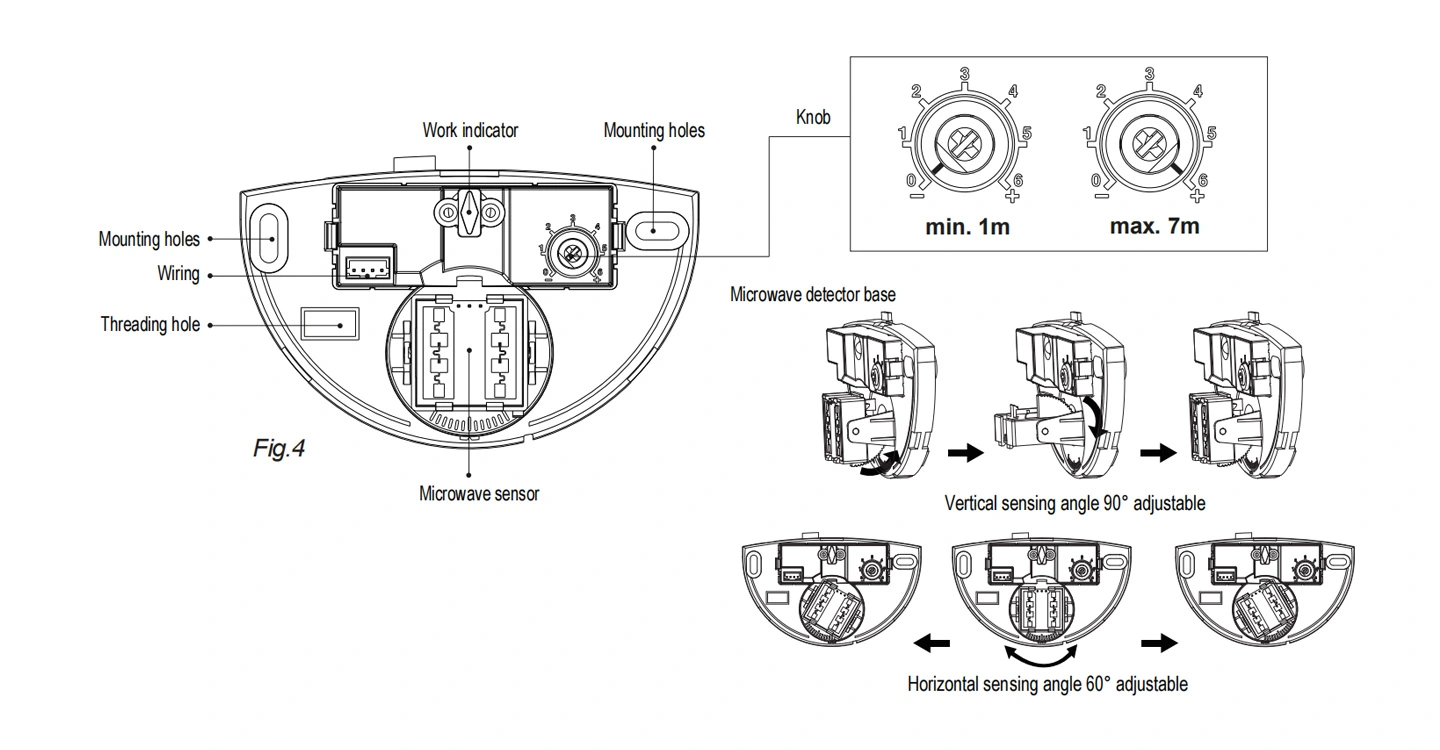

5. Tunnistusetäisyys ja kulma voidaan säätää vastaamaan eri kohtausten vaatimuksia.

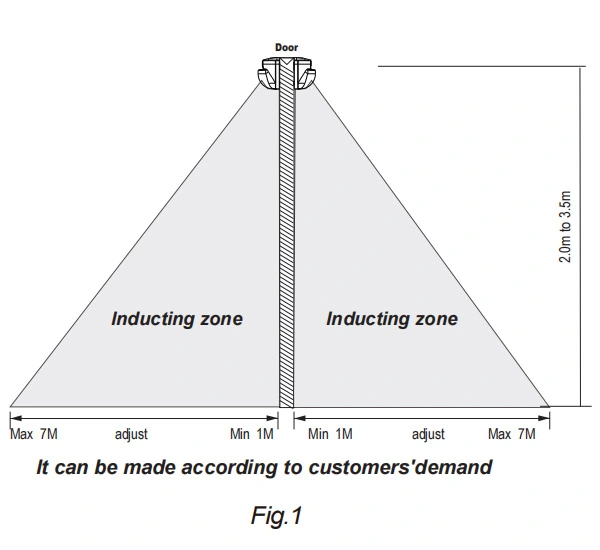

Täysin vastapäivään kääntäminen on pienin etäisyys (n. 1 m), täysin myötäpäivään suurin (n. 7 m). Jos henkilön pituus,
kuva ja liikkumisnopeus muuttuvat, myös tunnistus muuttuu, eli mitä suurempi nopeus johtaa lyhyempään tunnistusetäisyyteen.
Tämä tunnistusetäisyys on etäisyys, joka säätyy, kun ilmaisin on edessä. Kun asennat anturia, säädä tunnistuskulmaa
ja etäisyys käytännön kohtauksen mukaan. Varmista vain riittävä tunnistusetäisyys oven avaamiseen. Älä aseta pidempää tunnistusta
etäisyys, jos väärä laukaisu ovelle ohikulkijoista tai autosta.
Huomautus: Kun käytät tätä tuotetta, säädä herkkyys (tunnistusalue) sopivaan arvoon, mutta maksimiarvoon välttääksesi
epänormaali reaktio, joka johtuu siitä, että lehdet ja verhot, pienet eläimet tai häiriö havaitsee helposti väärän liikkeen
sähköverkosta ja sähkölaitteista. Kaikki edellä mainitut johtavat virhereaktioon. Kun tuote ei toimi normaalisti,
yritä alentaa herkkyyttä asianmukaisesti ja testaa sitten. Ihmisen liike aiheuttaa anturin induktion, joten kun olet alle
toimintotestauksen aikana poistu induktioalueelta äläkä tee liikettä estääksesi anturin jatkuvan toiminnan.

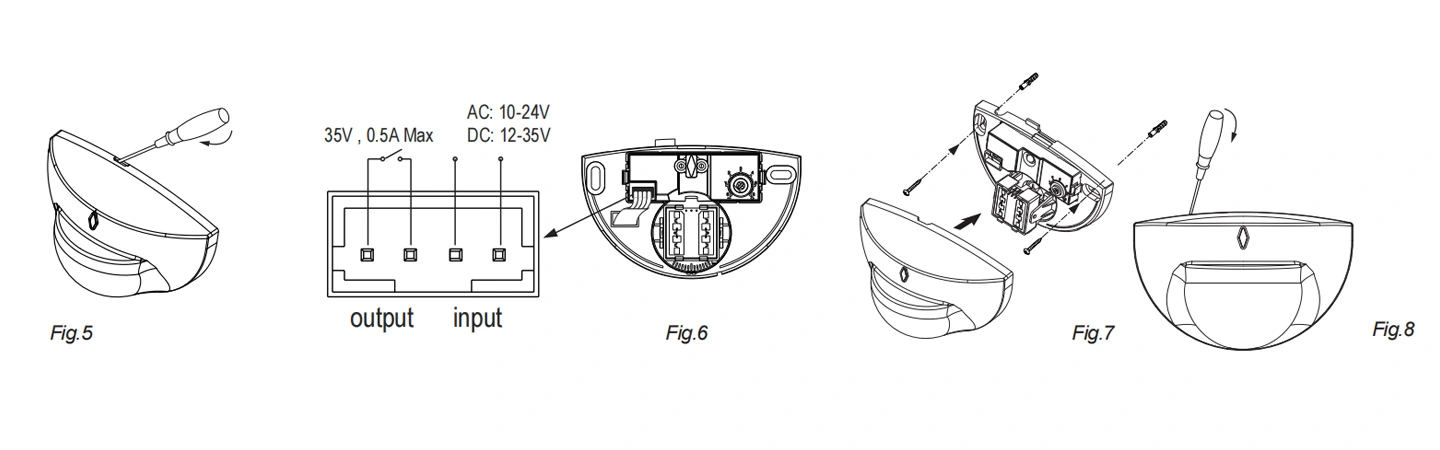

Vaihe 1 Poista kansi ennen tuotteen asentamista (kuten kuva 5.)
Vaihe 2 Merkitse reiän paikka lyijykynällä sen jälkeen, kun olet päättänyt, mihin haluat asentaa tuotteen.
Huomautus: Jos se on puinen seinä, muovista laajennusruuvia ei tarvitse käyttää, vaan kiinnitä ruuvi ruuvimeisselillä.
Vaihe 3 Poraa sähköporalla reiät seiniin, joissa on lyijykynämerkki ja saat muovilaajennuksen reiän sisään.
Vaihe 4 Liitä kaapeli tuotteeseen kaapelin sisäänvientiaukkojen kautta (kuten kuva 6.)
Vaihe 5 Asenna jalusta ruuveilla valittuun asentoon ja säädä nuppia (kuten kuva 7.)
Vaihe 6 Kiinnitä kansi seinään asennettuun alustaan (kuten kuva 7.)
Avaa anturia säätämään asennuksen jälkeen: Työnnä ruuvimeisseli kannen ja alustan väliseen liitokseen ja kallista kansi. (Kuva 8)
Seuraavat tilanteet johtavat virhereaktioon.
1、Keinuttavaan esineeseen asentaminen johtaa virhereaktioon.
2、 Tuulen puhaltama tärisevä verho johtaa virhereaktioon. Valitse sopiva asennuspaikka.
3、 Asennus paikkaan, jossa liikenne on kiireistä, johtaa virhereaktioon.
4. Joidenkin lähellä olevien laitteiden aiheuttamat kipinät johtavat virhereaktioon.
