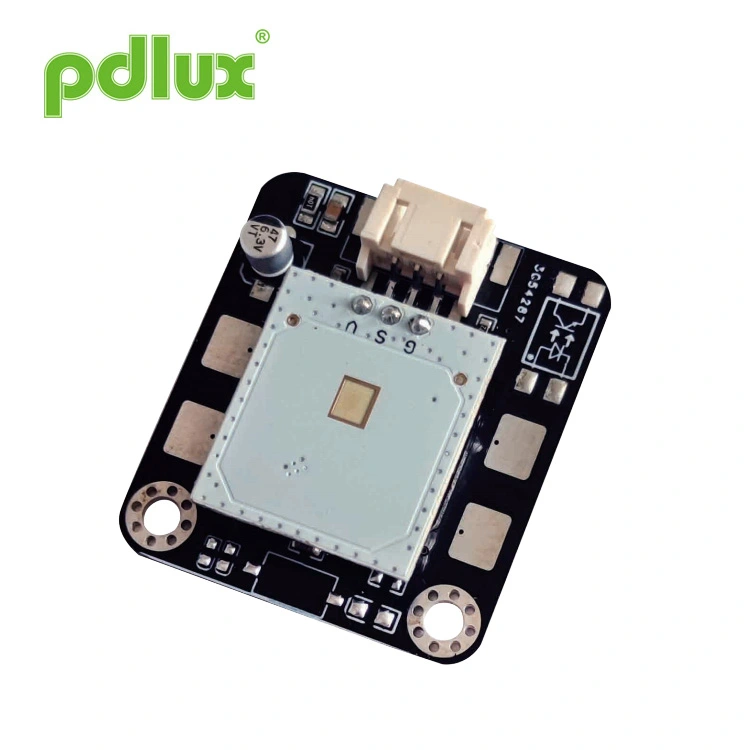

24 GHz kodin tunkeutumisen tutka-anturi
Pdlux on erikoistunut 24 GHz:n kodin turvatutka-anturiin yli 30 vuoden ajan. Tämä anturi on kompakti moduuli, joka integroi millimetriaaltoanturin MCU:lla elepohjaista kosketuksetonta ohjausta varten. Se tunnistaa käden aallot 10–30 cm:n etäisyydeltä useista kulmista ja tukee erilaisia komentoja heilahduslaskennan avulla. Se tarjoaa kosketusvapaan tavan käyttää ovia, valoja ja muuta elektroniikkaa, joten se on ihanteellinen kodin turvallisuuteen ja automaatioon.
Malli:PD-V18-M1
Lähetä kysely
PD-V18-M1 on sovellusmoduuli, joka koostuu supermillimetriaaltoanturin ja vahvistuspiirin + MCU:sta
suunniteltu kosketuksettomaan ohjaukseen. Sitä voidaan kutsua myös ohjainmoduuliksi lähiaaltojen havaitsemiseen. Sen sovellus
skenaariot ovat erittäin laajoja, voit ohjata sähkötyötä tai sammuttaa käden aaltoilun eri kulmista
10-30cm, ja keinujen määrällä voi jopa luoda erilaisia tuotantoja. Esimerkiksi: yksi keinu avattavaksi
sähkö-ovi; kaksi keinua valaistuksen avaamiseksi.
Varsinkin epidemian kasteen jälkeen ihmiset vastustavat sydämellisesti julkista kontaktikytkintä. Se on tätä varten
Siksi olemme kehittäneet aaltoanturijärjestelmän, jota voidaan soveltaa myös vastaaviin sähkö- ja elektroniikkajärjestelmiin
tuotteita, joten sinulla on enemmän tilaa mielikuvitukselle.

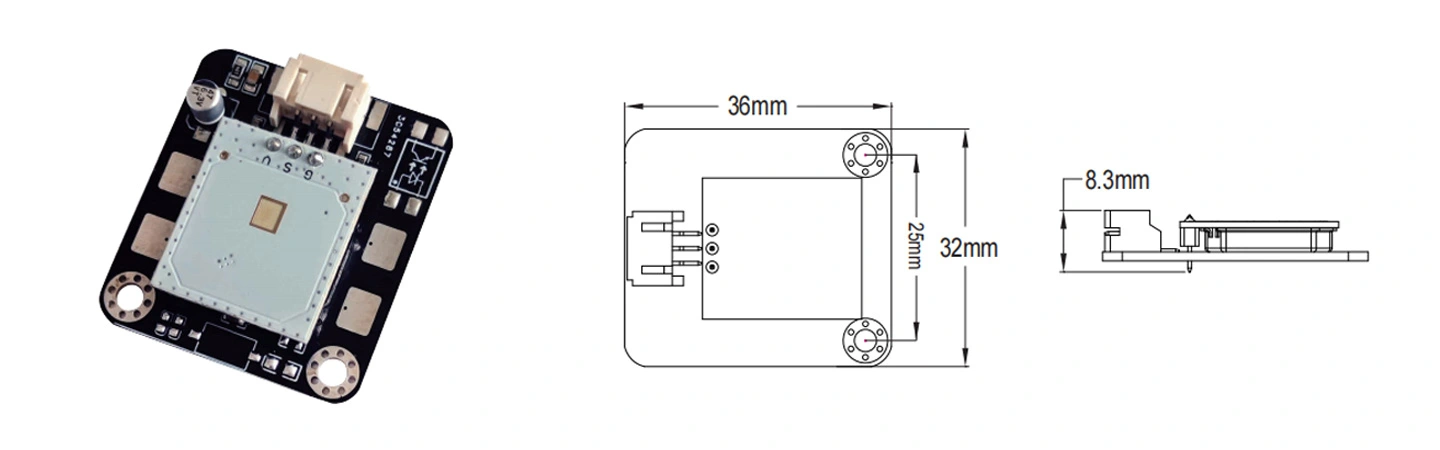

Tämä on sovellusmoduuli, joka on erityisesti suunniteltu kosketuksettomaan ohjaukseen. Suunnittelun alussa olemme täysin
harkitsimme tuotteiden käyttöä eri tuotteissa, joten suunnittelimme erityisesti millimetriaallon mobiilisensorin
(24,125 GHz) tilavuus erittäin pieneen kokoon, ja signaalinvahvistuspiiri ja MCU suunniteltiin piirilevylle,
joka oli kompakti ja vakaa. Moduulit, joita voidaan soveltaa alueella 10-30 cm, voivat ohjata sähkölaitteita
käden heilautuksella. Käyttäjät voivat soveltaa sitä eri tuotteisiin tarpeen mukaan. Tunnistusetäisyys voidaan mukauttaa
asiakkaan tarpeiden mukaan.
| Parametri | Huomautuksia | Min | Typ | Max | Yksiköt |
| Syöttöjännite | Vcc | 3.0 | 5.0 | 5.2 | V |
| Nykyinen kulutus | Icc | 10 | 18 | 20 | mA |
| Lähtökapasiteetti | Yläosa | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Varastointilämpötila | Tstg | -10 | -10 | +60 | ℃ |
| Taajuusasetus | f | 24.000 | 24.125 | 24.250 | GHz |
| Säteilyteho (EIRP) | Turska | <2.0 | <2.5 | <3.0 | mW |
| Varastointiympäristön kosteus | 45 % ~ 65 % | 45 % ~ 65 % | 45 % ~ 65 % | 45 % ~ 65 % | RH |

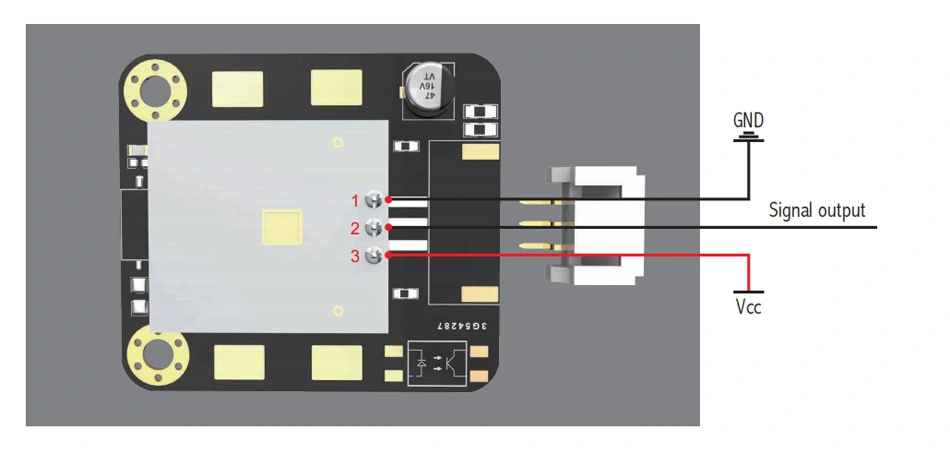

Sovellusmoduulin käyttöliittymä on pin-otsikko, jossa on
jako 2,0 mm x 3 pin.
Huomautus: Tämän moduulin kiinteä jännite on 5 V, jos se kytketään 3 V:iin,
suorituskyvyssä voi olla eroja.
1. Laitteen vahingoittumisen välttämiseksi on oltava varovainen. ESD-suojatoimenpiteitä tulisi toteuttaa ollenkaan
varastoinnin, käsittelyn, kokoonpanon ja testauksen vaiheet. Älä koske tämän moduulin tutka-antenniin ja nastoihin, äläkä kosketa sitä
kosketa nastoja yleismittarilla mitataksesi.
2. Jos PD-V18-M1 on asennettu ulos, ilmaisin voi havaita sadepisarasignaalin, kun sataa. Toisin sanoen ulkotiloihin sadepäivänä asennettu tutkatunnistin pystyy havaitsemaan sadepisarat.
Käytetyn millimetriaaltoanturin vuoksi metallimateriaalia ei voida käyttää anturin edessä, vaan kotelon materiaalina on käytettävä teknistä muovia. Koska se on pieni tehosignaalilähetin-vastaanotin, kotelon paksuudessa on myös tietty ero signaalin vaimennuksen suhteen. Ennen tilaamista käyttäjän tulee selittää perusteellisesti käyttöympäristö ja vaatimukset, ja tarvittaessa voidaan toimittaa meille asennettavat tuotteet ja räätälöidä ne.
Tämän tuotteen vaikutus vaihtelee hieman, kun sitä käytetään eri tuotteissa. Käyttäjät voivat tilata herkkyydellä varustetun version, ja erityisvaatimukset voidaan selittää etukäteen PDLUXin avulla. Erilaisia antureita ja ohjelmistoalgoritmeja voidaan valita käyttäjän erilaisten vaatimusten mukaan.
Tämä moduuli voi toimia 3V-5V häiriöttömällä tasavirtalähteellä.
Mitä voi tapahtua:Jos liikkuvaa kohdetta ei liiku tunnistusalueella, testattu toimintahäiriö johtuu yleensä voimakkaasta häiriölähteestä. Esimerkiksi häiriö sarjassa olevan virtajohdon kautta; Esimerkiksi matkapuhelimien aiheuttamat häiriöt; Esimerkiksi valokaaren aiheuttamat voimakkaat häiriöt hitsauskonetta hitsattaessa. Tarkista kahdesti yllä olevat häiriölähteet.
Yllä olevat muistutukset tulee lukea huolellisesti ja ymmärtää.
