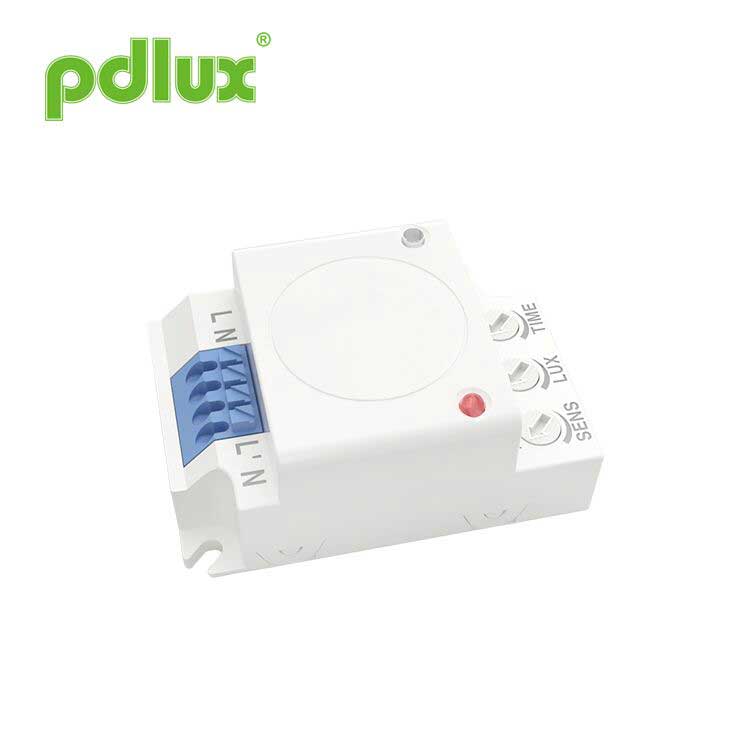

5,8 GHz:n ISM-kaistan tutka-anturi PD-MV1029B edustaa digitaalista mikroaaltotunnistinkytkintä, joka on suunniteltu toimimaan kattavalla 360 asteen tunnistuspeitolla ja 5,8 GHz:n toiminnallisella taajuudella. Hyödyntämällä Doppler-periaatetta signaalin lähettämisessä ja vastaanottamisessa, tämä laite sisältää MCU:n (mikro-ohjainyksikön) ohjauskeskuksessaan. Tämä MCU laskee tarkasti siniaallon nollapisteen tehoverkossa, mikä mahdollistaa kytkimen toiminnan juuri tässä kohdassa. Tämä edistyksellinen ajoitusmekanismi parantaa merkittävästi laitteen iskunkestoa ja minimoi huomattavasti vikojen todennäköisyyttä.

Malli:PD-MV1029B

Lähetä kysely

Microwave Sensor Instruction PD-MV1029B

Yhteenveto

5,8 GHz ISM-kaistan tutka-anturi PD-MV1029B on digitaalinen mikroaaltotunnistin, jossa on tunnistus 360 astetta ja toimintataajuutta 5,8 GHz. Sovellus Doppler-periaate lähettää ja vastaanottaa signaaleja, ohjauskeskus käyttää MCU (mikroohjausyksikkö), laske tarkasti tehon nollapiste verkon siniaalto, ja kytkin nollapisteessä, parantaa vaikutusta vastus, vähentää huomattavasti epäonnistumisastetta. Hieno ulkonäkö ja kompakti rakenne, se voidaan liittää kuormaan itsenäisesti tai voi voidaan käyttää ei-metallisessa kotelossa, kuten lampun sisällä, ja muissa sähkötuotteet. Sitä käytetään laajalti käytävissä, wc:issä, hisseissä, koteihin tai muihin julkisiin tiloihin turvallisuuden suojelemiseksi tai energian säästämiseksi. Se on täydellinen valinta älykkääseen elämääsi.


Tekniset tiedot


Virtalähde 100-240VAC, 50Hz
Nimelliskuorma 1000 W Max (220-240 VAC)
Max 400 W (100-130 VAC)
HF järjestelmä 5,8 GHz (keskitaajuus) CW sähköaalto, ISM-kaista
Havaintoalue 3-9m (säde) (säädettävä) (kattoasennus)
25m max. (säädettävä), (seinäasennus) (pystysuuntainen liike)
Ajan asetus 8sek-10min (säädettävä)
Valon ohjaus 10-300LUX ~ päivällä (säädettävä)
Havaintokulma 360° (kattoasennus)
Valmiustilan virrankulutus <0,5W
Työlämpötila -15°C ~ +70°C
Toimiva kosteus <95 %RH
Anturin liikenopeus 0,6 m/s - 1,5 m/s
Asennus istuu sisätiloissa, kattoasennus, seinäasennus IP20


Anturin tiedot


Sensor Information

Toiminto

Asetustapa: potentiometri

Arvojen säätäminen voi kestää hetken, ennen kuin ne täyttävät tarpeesi.

potentiometer

LED-merkkivalo:
(1) Kun teet mitä tahansa potentiometrien säätöä, LED-merkkivalo syttyy.
(2) Kun teet minkä tahansa potentiometrien säädön, 1 sekunnin kuluttua säädön päättymisestä LED-merkkivalo vilkkuu kahdesti ja sammuu, jolloin järjestelmä muistaa ja laskee automaattisesti tarkan säädön toiminnon.
Huomio!
Pidä potentiometriä hitaasti käännettäessä, koska järjestelmä laskee jatkuvasti säädetyn asennon mukaan, liian nopea voi johtaa optimaalisen asennon menettämiseen!

  • (1) Tunnistusalueen asetus (herkkyys)
    Detection range setting(sensitivity)

    Havaintoalue on termi, jota käytetään kuvaamaan säteiden säteitä suunnilleen ympyrävalu maahan asennettuna korkeus 2,5m. Täysin vastapäivään kiertäminen on minimi etäisyys, täysin myötäpäivään on maksimi. Jos henkilön pituus, kuva ja liikkumisnopeus muuttuvat, tunnistus myös muutos, eli mitä suurempi nopeus johtaa lyhyempään tunnistusetäisyys.

    Huomautus: Kun käyttäjä käyttää, säädä tuotteen herkkyys sopivaa asentoa, jota on käytettävä, äläkä säädä herkkyyttä tuotetta maksimaalisesti tuulen aiheuttamien toimintahäiriöiden välttämiseksi puhaltaa verhoja, puita, eläimiä, sähköverkkoja ja sähkölaitteita johtuu normaalista käynnistyshäiriöstä, joka johtuu liiallisesta herkkyydestä. Kun se on havaitsi, että tuotteen käytössä on tavallisia virheitä, käyttäjä voi yritä vähentää herkkyyttä asianmukaisesti testataksesi, onko se parantunut.
  • (2) Valonsäätöasetus
    Light-control setting

    Työvalaistuksen arvoa voidaan säätää alueella 10-300LUX~ päivällä, joka on asetettu ohjaamaan induktiota ympäristövalon käynnistyksen ohjauskynnys, vastapäivään kierto loppuun asti, käyttövalaistuksen arvo on noin 10LUX; Kierrä myötäpäivään puoleen, voidaan valita alue 10-300LUX; Jatka kiertämistä loppuun asti työvalaistusarvo on päivällä (24 pientä ei valaistus vaikuta). Kun testaat tai säädät tunnistusaluetta päivän aikana tätä nuppia on käännettävä myötäpäivään loppuun asti, ja ei riippumatta siitä, kuinka kirkas ympäristön valo on, järjestelmä on tunnistustilassa ja induktio.

  • (3)Ajan asetus
    Time setting

    Kun havaittu kohde liikkuu, tunnistuslähtö on laukeaa, ja kun kohde lakkaa liikkumasta, järjestelmä aktivoituu sammuttaa lähdön automaattisesti loppuun asti aseta viiveaika (ajan asetus: "-" -kohtaan osoittava nuoli on minimi 8 sekuntia; "+" -kohtaan osoittava nuoli on enintään 10 minuuttia). Induktiolähtöprosessin aikana tehokas liike tieto havaitaan uudelleen tehokkaalla tunnistusalueella ja asetettu viive päivitetään. Odota 4 sekuntia järjestelmän lähdön jälkeen sammutettu ennen havaitsemista uudelleen.


Kytkentä-johtokaavio


Yhdistä N, L virralla; Yhdistä N, L' kuormaan.
Connection-wire diagram

Sovellukset


Mikroaaltouuni voi läpäistä lasin, muovin, keramiikan ja puutuotteet, joten se voidaan asentaa tietyn paksuiseen lasiin, muoviin, keramiikkaan ja puuhun ja muut ei-metalliset pinnat. Esimerkiksi ei-metallisessa lampussa varjostinlampputuotteita, kunhan noudatat oikeaa kytkentäkaaviota liitännän avulla voit helposti muuttaa tavalliset lamput automaattisiksi induktioiksi lamput.

Varsinaiseen käyttöön on useita vaihtoehtoja. Voit myös sijoittaa yhden tai useamman PD-MV1029B suoraan katon tai lattian sisällä käytävän ohjaamiseen. Lämmin muistutus: asennusetäisyys kahden tai useamman välillä tuotteiden tulee olla yli 4 metriä, muuten se aiheuttaa keskinäistä häiriöitä, jotka johtavat toimintahäiriöön.

Vika Epäonnistumisen syy Ratkaisu
Kuorma ei toimi. Valon valaistus on asetettu väärin Säädä kuorman säätöä.
Kuorma on rikki. Vaihda kuormitusta.
Virta on pois päältä. Kytke virta päälle.
Kuorma toimii koko ajan. Tunnistuksen alueella on jatkuva signaali. Tarkista asetukset tunnistusalue.
Kuorma toimii kun on liikesignaalia ei havaittu. Lamppua ei ole asennettu kunnolla, joten anturi ei toimi tunnistaa luotettavat signaalit. Säädä asennuspaikka uudelleen.
Anturi havaitsee liikkuvan signaalin (liike seinän takana, pienten esineiden liikkuminen jne.) Tarkista asetukset tunnistusalue.
Kuorma ei toimi, kun liikesignaalia havaitaan. Liikenopeus on liian nopea tai määritetty tunnistus alue on liian pieni. Tarkista asetukset tunnistusalue.


warning

Seuraavat tilanteet johtavat virhereaktioon.

1、Keinuttavaan esineeseen asentaminen johtaa virhereaktioon.
2、 Tuulen puhaltama tärisevä verho johtaa virhereaktioon. Valitse sopiva paikka asentaa.
3、 Asennus paikkaan, jossa liikenne on kiireistä, johtaa virhereaktioon.
4. Joidenkin lähellä olevien laitteiden aiheuttamat kipinät johtavat virhereaktioon.

Seuraavat tilanteet johtavat virhereaktioon.

● Vahvista asennuksella.
● Turvallisuussyistä katkaise virta ennen asennusta ja poistamista toiminnot.
● Valmistaja ei tee virheellisestä käytöstä aiheutuvia menetyksiä ottaa mitään vastuuta.

Tämä opas on tarkoitettu tämän tuotteen nykyiselle sisällön ohjelmointiin kaikki muutokset ja muutokset valmistajalle ilman ennakkoilmoitusta!
Käyttöohjeen sisällön kopioiminen mihinkään tarkoitukseen on ehdottomasti kielletty muuhun tarkoitukseen ilman yrityksen lupaa.
