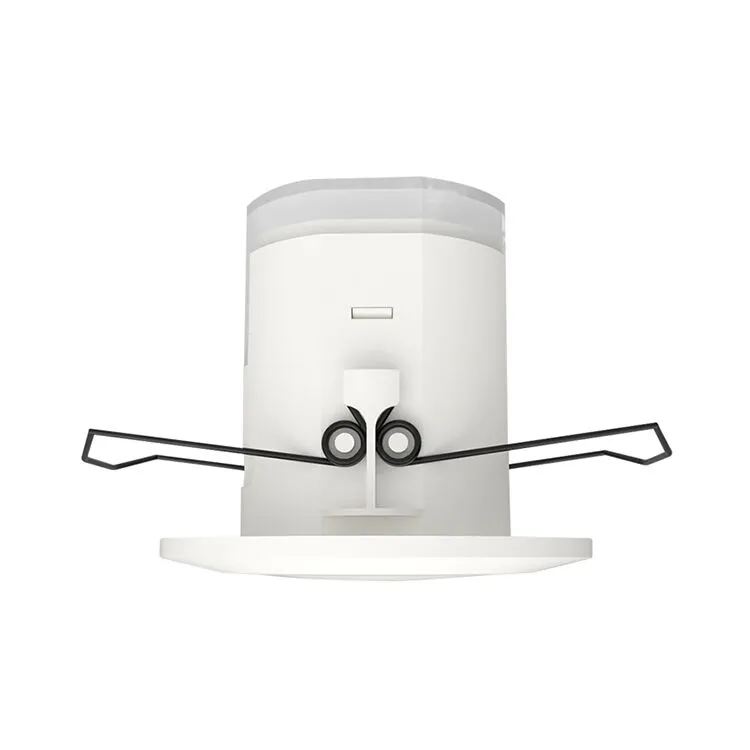

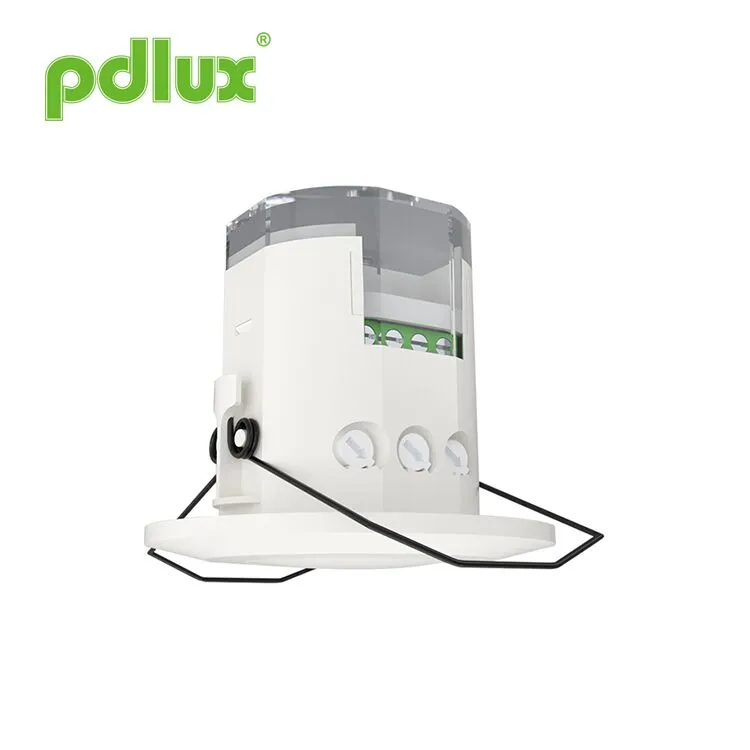

Doppler-tutka-anturi

Doppler-tutkatunnistin voi tunkeutua lasin, muovin ja puun läpi, joten mikroaaltotunnistin voidaan asentaa tietyn paksuisen lasin, muovin tai puun varjostimen sisään. Esimerkiksi valaistuksen sovellus, vain tekemällä liitännät alla kuvatulla tavalla, voit muuttaa yleiset valaisimet automaattisesti tunnistaviksi valaisiksi.

Malli:PD-MV1018A

Lähetä kysely

Doppler-tutka-anturi

Yhteenveto
Tämä on erittäin tarkka digitaalinen mikroaaltouunianturi, jonka tunnistusalue on 360° ja toimintataajuus 5,8 GHz. Se perustuu Doppler-periaatteeseen, joka yhdistää lähettävän ja vastaanottavan. Se ottaa käyttöön MCU:n (Micro Control Unit), joka lisää huomattavasti sen tarkkuutta ja vähentää sen vikatiheyttä. Se on ulkonäöltään herkkä ja rakenteeltaan kompakti. Se voidaan kytkeä itsenäisesti kuormiin tai helposti asentaa valaisimien sisään lasista tai muovista valmistetulla lampunvarjostimella. Sitä käytetään laajalti käytävillä, pesuhuoneissa, hisseissä, kotitalouksissa tai muissa julkisissa tiloissa turvallisuuden suojaamiseksi tai energian säästämiseksi. Se koskee useita teknisiä patentteja ja on täydellinen valinta älykkääseen asumiseen.

ominaisuudet
1. Ei säteilyhaita: sen lähettimen teho on alle 0,3 mW, mikä ei vahingoita ihmiskehoa.
2. Luotettava ja vakaa suorituskyky: se käyttää RC-suodatusta ja digitaalista suodatusta digitaalisessa käsittelyssä. Se käyttää myös digitaalista nollaliipaisutekniikkaa, eli nollapisteessä se kytkeytyy automaattisesti tai katkeaa automaattisesti. Se käyttää Tycon suurtehorelettä ohjaamaan lähtöä, mikä varmistaa sen luotettavan suorituskyvyn. Se käyttää virranhallintapiiriä, joka takaa vakaan suorituskyvyn 100-240 VAC:ssa.

Tekniset tiedot

Virtalähde: 100-240 VAC
Tehotaajuus: 50/60Hz
Nimelliskuormitus: 1600W Max.volframi (220-240VAC)
400 W maks. loisteputki ja LED (220-240 VAC)
1000 W Max.volframi (100-130VAC)
250 W Max. loisteputki ja LED (100-130 VAC)
Lähetysteho: <0,2mW
Käyttölämpötila: -15°C~+70°C

Suojaustaso: IP20, luokka II
Aika-asetus: 8 s - 12 min (säädettävä)
Tunnistuskulma: 360°
Tunnistusalue: 2-10m (säde) (säädettävä)
Valonsäätö: 2-2000LUX (säädettävä)
Asennuspaikka: sisätiloissa, kattoasennus
HF-järjestelmä: 5,8 GHz CW sähköaalto, ISM-kaista

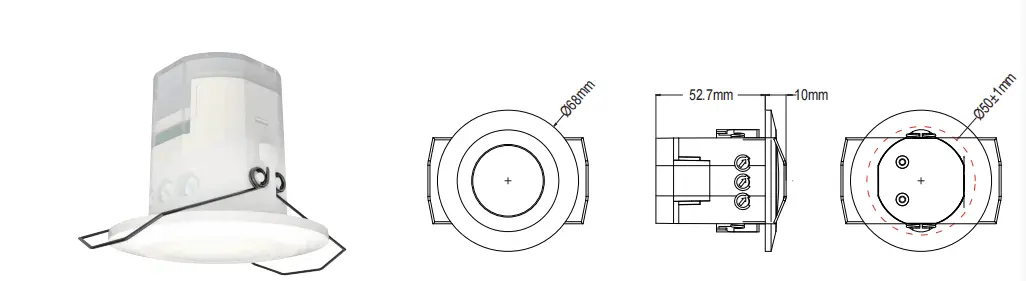

Anturin tiedot

Sovellukset
Mikroaaltouuni voi tunkeutua lasin, muovin ja puun läpi, joten mikroaaltotunnistin voidaan asentaa tietyn paksuisesta lasista, muovista tai puusta valmistetun varjostimen sisään. Esimerkiksi valaistuksen sovellus, vain tekemällä liitännät alla kuvatulla tavalla, voit muuttaa yleiset valaisimet automaattisesti tunnistaviksi valaisiksi.

Voit asentaa yhden tai useamman kattoon tai lattiaan ohjataksesi koko käytävää.
Ystävällinen muistutus: kun asennat kahta tai useampaa mikroaaltouunia yhteen, sinun on pysyttävä 4 metrin etäisyydellä toisistaan, muuten niiden välinen häiriö johtaa virhereaktioon.

Asetustapa yksi: potentiometri

Tunnistusalueen asetus (herkkyys)
	Havaintoalue on termi, jota käytetään kuvaamaan karkeasti ympyrän valun säteitä maahan, kun se on asennettu 2,5 metrin korkeuteen. Nupin kääntäminen täysin vastapäivään on minimialue, täysin myötäpäivään on suurin.
Huomautus: yllä oleva havaintoalue saavutetaan, kun kyseessä on henkilö, joka on 1,6–1,7 m pitkä ja keskivartalo ja liikkuu nopeudella 1,0–1,5 m/s. jos henkilön pituus, vartalo ja liikenopeus muuttuvat, myös tunnistusalue muuttuu. Huomautus: Kun käytät tätä tuotetta, säädä herkkyys (tunnistusalue) sopivaan arvoon, mutta maksimiarvoon, jotta vältytään epänormaalilta reaktiolta, joka johtuu siitä, että lehdet ja verhot, pienet eläimet tai virran häiriöt havaitsevat helposti väärän liikkeen. verkko ja sähkölaitteet. Kaikki edellä mainitut johtavat virhereaktioon. Kun tuote ei toimi normaalisti, yritä alentaa herkkyyttä asianmukaisesti ja testaa se. Ihmisen liike aiheuttaa anturin induktion, joten toimintotestauksen aikana poistu induktioalueelta äläkä tee liikettä estääksesi anturin jatkuva toiminta. Ystävällinen muistutus: kun asennat kahta tai useampaa mikroaaltouunia yhteen, sinun on pysyttävä 4 metrin etäisyydellä toisistaan, muuten niiden välinen häiriö johtaa virhereaktioon.
Ajan asetus
	Se voidaan määrittää 8 sekunnista (käännä täysin vastapäivään) 12 minuuttiin (käännä täysin myötäpäivään). Ennen tämän ajan kulumista havaittu liike käynnistää ajastimen uudelleen. On suositeltavaa valita lyhin aika tunnistusalueen säätämiseen ja kävelytestin suorittamiseen.
HUOMAA: Kun valo sammuu automaattisesti, kestää 1 sekunti ennen kuin anturi on valmis havaitsemaan uuden liikkeen, eli vain 1 sekunnin kuluttua havaittu signaali voi syttyä automaattisesti. Se on tarkoitettu pääasiassa viiveajan säätämiseen signaalin havaitsemisesta ja valon automaattisesta käynnistymisestä valon automaattiseen sammumiseen. Voit määrittää viiveajan käytännön tarpeidesi mukaan. Mutta viiveaikaa kannattaa pienentää energiansäästön vuoksi, sillä mikroaaltotunnistimella on jatkuva tunnistustoiminto, eli ennen viiveajan umpeutumista havaittu liike käynnistää ajastimen uudelleen ja valo jää palamaan. vain, jos havaitsemisalueella on ihminen.
Valonsäätöasetus
	Se voidaan määritellä välillä 2-2000 LUX. Nupin kääntäminen täysin vastapäivään on noin 2 luksia, täysin myötäpäivään on noin 2000 luksia. Kun säädät tunnistusaluetta ja suoritat kävelytestin päivänvalossa, sinun tulee kääntää nuppi täysin myötäpäivään.
Huomautus: älä säädä kolmea toiminnallista nuppia liikaa. Tämä johtuu siitä, että kolme toiminnallista nuppia yhdistettiin suoraan komponentteihin, jokaisessa kolmessa komponentissa on pieni pysäytin. Kun säädät nuppeja alusta loppuun, liiallinen käännös vahingoittaa pysäytintä ja johtaa 360°:een. pysähtymättä kääntyä ympäri. Säätöalueen raja on 270°, huomioi tämä.

Asennus
Katkaise virta.
Aseta kierreputket virtajohtoon ja ohjauslinjaan.
Kytke virta ja kuorma anturin kanssa kytkentäkaavion mukaisesti.
Käännä nupit ihanteellisiin olosuhteisiin
(Määritä asetukset edellä mainitun SETTING MANNER ONE -osan mukaisesti.).

1、Keinuttavaan esineeseen asentaminen johtaa virhereaktioon.
2、 Tuulen puhaltama tärisevä verho johtaa virhereaktioon. Valitse sopiva asennuspaikka.
3. Asennus paikkaan, jossa liikenne on kiireistä, johtaa virhereaktioon.
4. Joidenkin lähellä olevien laitteiden aiheuttamat kipinät johtavat virhereaktioon.

Vika ja ratkaisu

Vika	Epäonnistumisen syy	Ratkaisu
Kuorma ei toimi.	Valon valaistus on asetettu väärin.	Säädä kuorman säätöä.
	Kuorma on rikki.	Vaihda kuormitusta.
	Virta on pois päältä.	Kytke virta päälle.
Kuorma toimii koko ajan.	Tunnistuksen alueella on jatkuva signaali.	Tarkista tunnistusalueen asetukset.
Kuorma toimii, kun liikesignaalia ei havaita.	Lamppua ei ole asennettu kunnolla, joten anturi ei pysty havaitsemaan luotettavia signaaleja.	Säädä asennuspaikka uudelleen.
Kuorma toimii, kun liikesignaalia ei havaita.	Anturi havaitsee liikkuvan signaalin (liike seinän takana, pienten esineiden liike jne.)	Tarkista tunnistusalueen asetukset.
Kuorma ei toimi, kun liikesignaali havaitaan.	Liikenopeus on liian nopea tai määritetty tunnistusalue on liian pieni.	Tarkista tunnistusalueen asetukset.

● Vahvista asennuksella.
● Turvallisuussyistä katkaise virta ennen asennusta ja irrotusta.
● Valmistaja ei ota mitään vastuuta virheellisestä käytöstä aiheutuneista menetyksistä.

Olemme sitoutuneet edistämään tuotteiden laatua ja luotettavuutta, mutta kaikilla elektronisilla komponenteilla on tietty todennäköisyys jäädä tehottomiksi, mikä aiheuttaa ongelmia. Suunnittelussa olemme kiinnittäneet huomiota redundanttisiin malleihin ja ottaneet käyttöön turvallisuuskiintiön ongelmien välttämiseksi.
Tätä ohjetta ei saa kopioida muihin tarkoituksiin ilman lupaamme.
