MCU-integroitu monitoiminen tutka-anturi

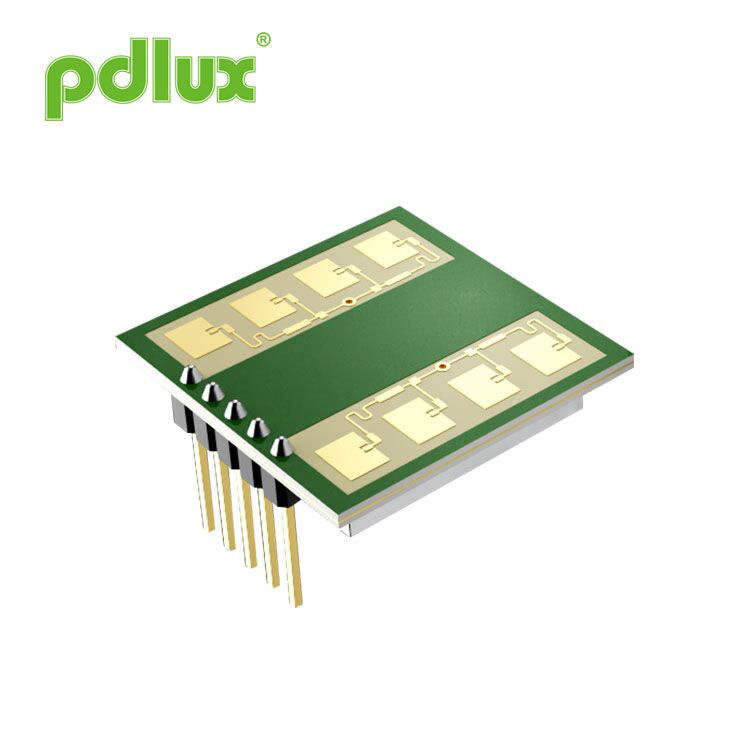

PD-V20SL on monitoiminen tutka-anturi, jonka keskitaajuus on 24,125 GHz, PDLUX:n teknisen tiimin kehittämä monitoiminen yhdistelmämoduuli. Moduuli koostuu mikroaaltouunianturista, signaalivahvistimesta ja MCU:sta. Moduulilla on useita tilalähtöjä, joiden avulla eri käyttäjät voivat valita erilaisia ​​tarpeita ja soveltaa niitä eri tuotteisiin, mikä on patentoitu tuote, jonka on kehittänyt itsenäisesti PDLUX. Voidaan käyttää suoraan automaattisessa oventunnistuksen induktiossa, turvatunnistuksen induktiossa, automaattisessa valaistuksen induktio ja muut tuotteet, havaitsemisen resoluutio on erittäin korkea.

1. Anturin signaalin lähtö:
Se vastaa anturin suoraan antamaa matalataajuista signaalia ilman käsittelyä. Käyttäjä tarvitsee ulkoisen signaalivahvistinpiirin käyttääkseen tätä lähtöporttia ja voi konfiguroida vahvistinpiirin eri suorituskyvyllä tarpeisiin.

2. Vahvistettu signaalilähtö:
Tämä lähtöportti on vahvistettu 20Hz-330Hz alipäästövahvistinpiirillä (katso liite). Käyttäjät, jotka täyttävät tämän kaistanleveyden, voivat käyttää suoraan tätä lähtöporttia, ja tämän vahvistuspiirin lähtöportin ja 20K potentiometrin (potentiometri sarjassa 1K-2K vastuksen kanssa) kautta voivat säätää herkkyyttä, mikä on erittäin kätevää.

Vertailupiiri


Huomaa: Sisäänrakennettu vahvistinpiiri on tämän moduulin vakiokokoonpano, jos tämän vahvistinpiirin kaistanleveys ei riitä, voimme muokata sitä käyttäjän tarpeiden mukaan.

3. MCU:n suorituslähtö:Tämä lähtöportti on jo suorituksen lähtöportti sen jälkeen, kun MCU on vahvistanut ja käsitellyt anturin. Anturi havaitsee kohteen liikkeen ja antaa 1 sekunnin suorituspulssin ulostulon (lähtöpulssin pituutta voidaan mukauttaa käyttäjän tarpeiden mukaan). Sitä voidaan soveltaa suoraan automaattisiin oviantureihin, ja sitä voidaan soveltaa myös tämän vaatimuksen täyttäviin tutkailmaisintuotteisiin. Tämä lähtöportti voidaan liittää 4,7K vastuksella LEDin ohjaamiseksi ilmaisimena.

4. sovellusvinkkejä:
Koska PD-V20SL on jo mobiilitunnistus + signaalinvahvistuspiiri + MCU erilaisia ​​lähtöjä, käyttäjien tarvitsee vain lisätä virtalähdeosan hyvä suorituskyky, potentiometri ja valoputken merkkivalo voivat muodostaa täydellisen automaattisen ovianturin. Jotta tuotteen suorituskyky olisi vakaa ja luotettava, tällä tuotteella on suhteellisen korkeat vaatimukset virtalähteelle, vakaa suorituskyky, pieni aaltoilukerroin, virtalähteen erinomainen häiriönestokyky on erittäin tärkeä.

4.1. Virtalähteen konfiguraatio: Seuraavassa kuvassa on laaja jännitekytkinvirtalähde. Tulojännite voi olla suoraan käytetään AC12V-24V tai DC12V-35V jännitteellä. Virtalähteen laatu on erittäin tärkeä, joten piirilevy tulee suunnitella huolellisesti teholähdettä suunniteltaessa, koska järkevän periaatepiirin valinta on vain yksi niistä ja komponenttien jakautuminen piirilevyllä ja rationaalisuus. johdotus tuottaa erilaista suorituskykyä. Hyvin toimivalla virtalähteellä on erinomainen häiriönestokyky ja erittäin alhainen aaltoilukerroin. Erinomainen virtalähde on PD-V20SL:n vakaan toiminnan perusta. Seuraavat piirit ovat vain viitteellisiä.


5. Releen suorituspiiri
Tämä piirin osa valitaan käyttäjän tarpeiden mukaan. Perinteisissä automaattisissa oviantureissa on erilainen ohjaus menetelmillä ja niillä on erilaiset ohjausjännitteet, seuraava on 12 V releohjauksen vertailupiiri, ja sitä voidaan myös ohjata MOS-putkella, kielireleellä, valosähköisellä kytkimellä jne.



6. lisää tunnistusherkkyyden säätöpotentiometri
Tunnistusetäisyyden ohjaamiseksi PD-V20SL voidaan liittää ulkoisella herkkyydensäätöpotentiometrillä, jotta tunnistusetäisyyttä voidaan ohjata sopivalla alueella potentiometrin kautta, kytkentätapa voi viitata seuraavaan kytkentäkaavioon.


Edellä on esitelty PD-V20SL-monitoimitutka-anturituotteiden eri komponentit ja sovellusmallit. sisään edellä mainittujen itsenäisen käytön toimintojen lisäksi se voidaan myös toissijaisesti kehittää erilaisten vaatimusten mukaan käyttäjille toimintoihin, jotta tuote voi räätälöidä erilaisia ​​toimintoja käyttäjien yksilöllisten tarpeiden mukaan.

7. Käyttäjätoimintojen mukauttaminen
7.1. Tunnistustoiminnon mukauttaminen:
Yksinkertaisesti sanottuna se tarkoittaa, millaiseen tuotteeseen sitä käytetään. Esimerkiksi kun sitä käytetään automaattisissa ovianturituotteissa, MCU tuottaa pulssisignaalin, ja käyttäjät, joilla on erityisvaatimuksia, voivat kuvata vaatimukset selkeästi, ja voimme suunnitella ohjelma käyttäjien tarpeiden mukaan. Käyttäjät voivat myös kytkeä MCU:n pulssilähtöön ja suunnitella kaikki myöhemmät toiminnot itse, mikä on käyttäjien kätevää muokata.

7.2. Turva-anturituotteet:
Voidaan käyttää tietoturvatuotteita enemmän ohjelmia, voimme tukea käyttäjiä itsenäistä kehitystä; Tai käyttäjä ehdottaa a ratkaisu, PDLUX kirjoittaa ohjelmiston käyttäjän ehdottaman ratkaisun mukaan.

7.3. Automaattiset valaistustuotteet:
PD-V20SL voi lähettää yksinkertaisten ja vähän konfiguroitavien automaattisten valaistusanturien tarpeet, ja käyttäjät voivat määrittää suoraan epitaksiaalinen suorituspiiri MCU-lähtöportissa yksinkertaisen anturipiirin ja tuotteiden muodostamiseksi.

8. Auta käyttäjiä kehittämään yksilöllisiä toimintoja
PD-V20SL-moduuli tarjoaa avoimen ohjelman kirjoitustoiminnon. Eli käyttäjät voivat kirjoittaa ohjelmia ominaisuuksien mukaan omia tuotteitaan ja kirjoittaa suoraan 5 portista, ja voi itsenäisesti kehittää henkilökohtaisia ​​ominaisuuksia ja toimintoja tuotteita ja kirjoittaa helposti eri toiminnot, joita käyttäjät haluavat ohjelmiston kautta.

9. Varotoimet
9.1. Tuotantoprosessissa tulee kiinnittää huomiota staattisen sähkön suojaamiseen.

9.2. Koska piirilevyn paksuus on vain 1,2 mm, nastan otsikkoa ei voida pakottaa liikaa, etenkään liiallista sivuun kohdistuva voima voi helposti saada sisäisen piirin katkeamaan ja vahingoittaa anturia.

9.3. K-kaistan tutka-antureilla on erityisvaatimukset kotelon materiaalille ja paksuudelle. Yleinen kuorimateriaali on valmistettu ABS-tekniikan muovista, jonka paksuus on 1,5-3 mm. Anturin tasoantennin ja meidän välinen etäisyys on 5-7 mm, joita tulee sovittaa ja muokata todellisen koeasennuksen mukaan. Edessä ei saa käyttää metallisuojuksia anturin kohdalla, muuten anturi ei pysty havaitsemaan liikkuvia esineitä edestä kunnolla.

PD-V20SL yksinkertaistaa tuotekehitystä. Tuotteen havaitsemisresoluutio on korkea, kunhan virtalähde ja toimilaite on varustettu tarpeen mukaan, vain yksi pala PD-V20SL voi täydentää automaattisen ovianturin, turva-anturin, automaattisen induktiolampun tuotteet. Sen virrankulutus on vain kolmasosa perinteisistä antureista. Tuotantomenetelmä voidaan räätälöidä eri käyttäjien yksilöllisiin tarpeisiin niin, että yhdistetty anturi voi tuottaa erilaisia ​​toimintoja.

Yhdistetty monitoiminen tutka-anturi PD-V20SL on PDLUXin kehittämä ja patentoima tuote, ja PDLUX voi tarjota teknistä tukea.

Tämä opas on ohjelmoitu tämän tuotteen nykyiselle sisällölle, ja sitä voidaan muuttaa ilman valmistajan ilmoitusta!
Ilman Yrityksen lupaa tämän oppaan sisällön jäljentäminen muihin tarkoituksiin on ehdottomasti kielletty.

Patentoidut tuotteet, väärennökset asetetaan syytteeseen!
