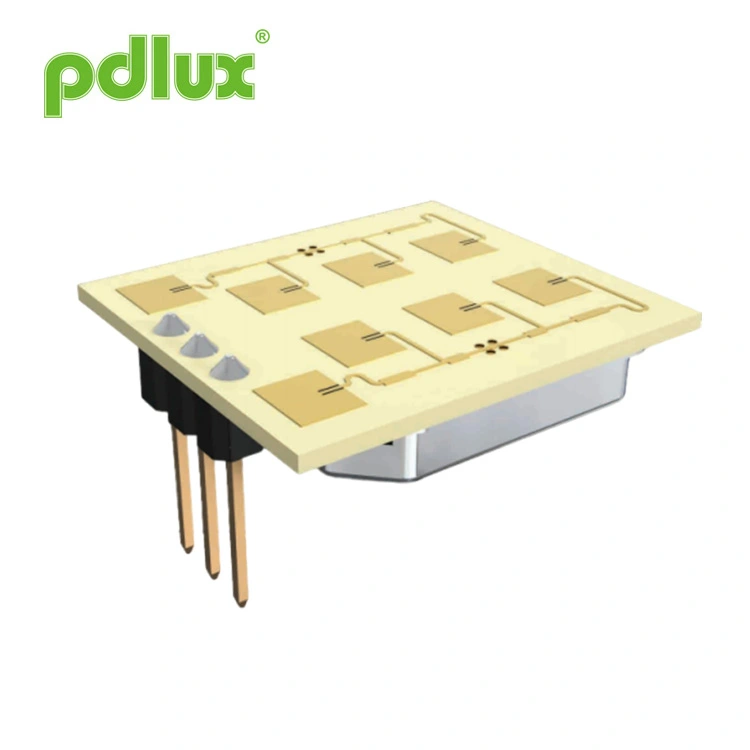

Millimetriaallon 24 GHz turvatutkamoduuli
Pdlux toimittaa Kiinassa valmistettua laadukasta Millimeter-Wave 24GHz -turvatutkamoduulia. Se on K-kaistainen kapeakulmainen, suorituskykyinen aaltoanturi, joka on suunniteltu kosketuksettomaan käsiaaltoaktivointiin, tunkeutumisen havaitsemiseen ja automaattiseen ovenhallintaan. Edistyksellisellä vahvistinpiirillä ja MCU-algoritmilla se tukee monipuolisia sovellustoimintoja, kuten handsfree-kytkimiä ja sisääntulojärjestelmiä. Anturi tarjoaa luotettavan ja kohdistetun havaitsemisen samalla kun se täyttää kansainväliset standardit, mukaan lukien EN 300440, FCC Part 15.249, RED, RoHS ja REACH, mikä takaa turvallisuuden ja ympäristövastuun erilaisissa turvallisuus- ja automaatiotarpeissa.
Malli:PD-V18-A
Lähetä kysely
PD-V18-A 24,125 GHz Mikroaaltoliiketunnistin
Sovellus
Kontaktiton käsiaaltoanturi
Kapea kulma korkea suorituskyky
Tunkeilijan havaitseminen
Kontaktiton käsiaaltoanturi
Kapea kulma korkea suorituskyky
Tunkeilijan havaitseminen
PD-V18-A on K-kaistainen (24,125 GHz) kapeakulmainen korkean suorituskyvyn aalto
anturi. Vahvistinpiirin ja MCU:n algoritmilla, sovellus
voidaan valmistaa eri toiminnoilla varustettuja tuotteita.
Esimerkiksi: sitä käytetään kosketuksettomaan induktioautomaattiohjaukseen
ovet, käsin heiluttavat kosketuksettomat induktiokytkimet ja muut sovellukset
tuotteita.
Standardin EN 300440-V2.1.1, EN 62479:2010 mukaan
RED-direktiivi - 2014/53/EU
FCC:n osan 15.249 mukaan
EN 62321, ROHS-direktiivin 2011/65/EU mukaisesti
REACH-direktiivin 1907/2006/EY mukaisesti
RED-direktiivi - 2014/53/EU
FCC:n osan 15.249 mukaan
EN 62321, ROHS-direktiivin 2011/65/EU mukaisesti
REACH-direktiivin 1907/2006/EY mukaisesti

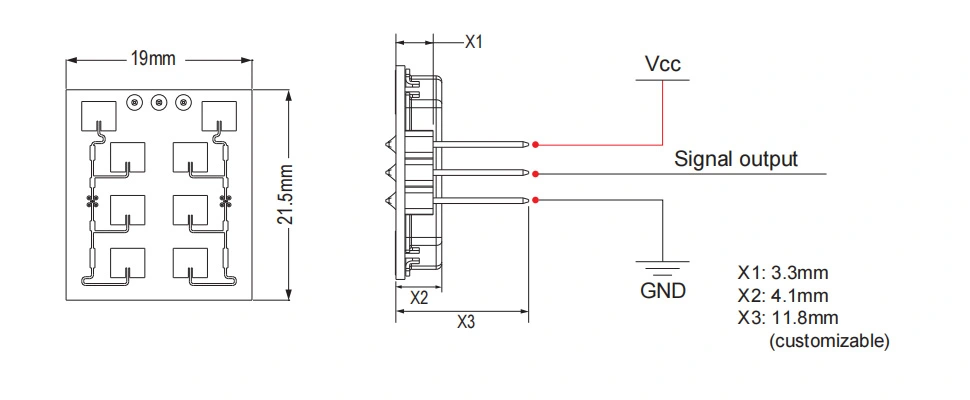

Tuotteiden koko
Tekniset parametrit
| Parametri | Huomautuksia | Min | Typ | Max | Yksiköt |
| Syöttöjännite | Vcc | 3.0 | 5.0 | 5.25 | V |
| Nykyinen kulutus | lcc | 20 | 30 | 35 | mA |
| Toimintatila | Voimanlähteenä PWM, se voi ohjata työvirtaa 3-15 mA | ||||
| Pulssin leveys | Tpulse | 10 | μs | ||
| Käyttölämpötila | Yläosa | -30~+65 | ℃ | ||
| Varastointilämpötila | Tstg | -10 | +60 | ℃ | |
| Vakaa aika |
|
<5 |
|
μsek | |
| Melu | 3.5 | 4.5 | 4.5 | mVRms | |
| Taajuusasetus | f | 24.000 | 24.125 | 24.250 | GHz |
| Säteilyteho (EIRP) | Turska | <2.0 | <2.5 | <3.0 | mW |
| Varastointi Ympäristön kosteus | 45 % ~ 65 % | RH | |||
VAROITUS: Todellinen tunnistusalue liittyy piirin signaalin vahvistusvahvistukseen, PCBA:n yleiseen asetteluun ja MCU:n kynnys.
Huomautus1: Säteilypäästöt on suunniteltu FCC- ja CE-sääntöjen mukaisiksi.
Huomautus2: Vastaanotetun signaalin voimakkuus (RSS) mitataan 70 dB:n 1 Ways -polkuhäviöllä.
Huomautus3: Kohinajännitteet mitataan 10 Hz - 100 Hz lähtöportissa kaiuttoman kammion sisällä.
Huomautus4: Pulssikäyttöä suositellaan
