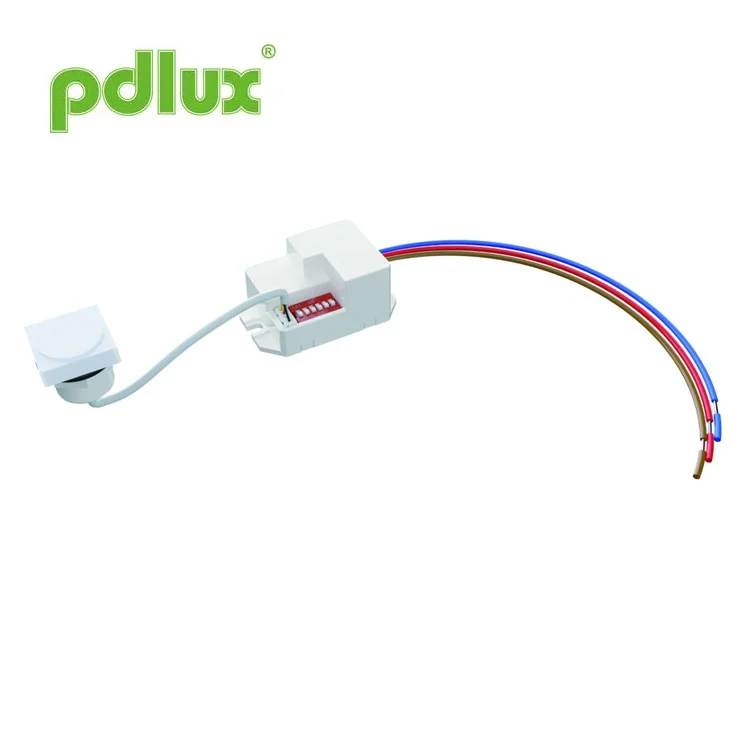

Uusi nelikantainen 5,8 GHz:n mikroaaltoanturi kapeaan portaikkoon ja käytävään
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
Malli:PD-MB15Y
Lähetä kysely

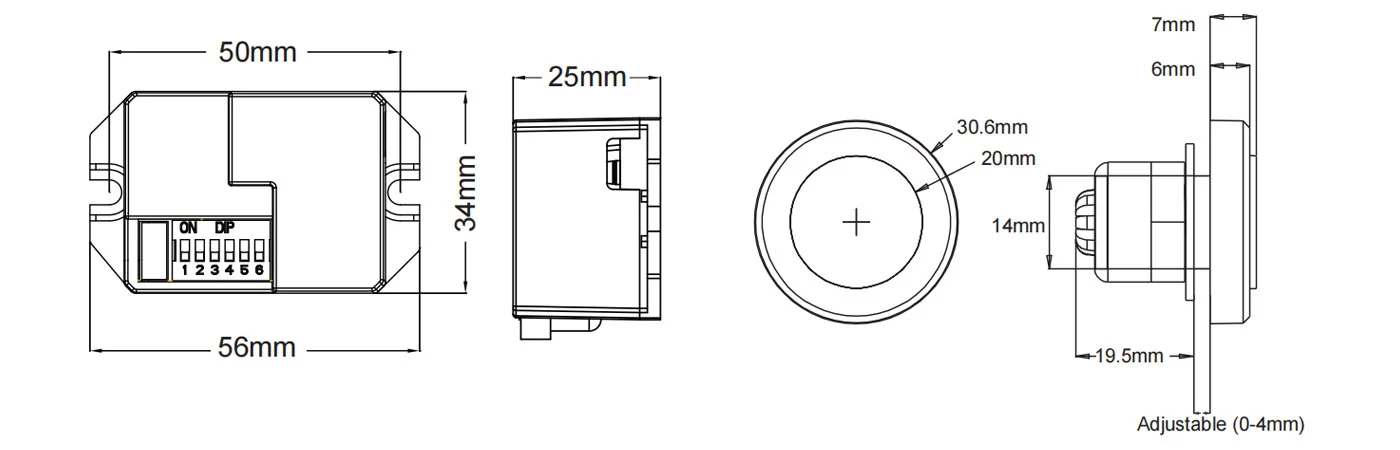

Tuotteen koko
Yhteenveto
Tämä on erittäin tarkka digitaalinen mikroaaltouunianturi, jonka tunnistusalue on 360° ja toimintataajuus 5,8 GHz. Se perustuu Doppler-periaatteeseen, joka yhdistää lähettävän ja vastaanottavan. Se ottaa käyttöön MCU:n (Micro Control Unit), joka lisää huomattavasti sen tarkkuutta ja vähentää sen vikatiheyttä. Se on ulkonäöltään herkkä ja rakenteeltaan kompakti. Se voidaan kytkeä itsenäisesti kuormiin tai helposti asentaa valaisimien sisään lampunvarjostimella valmistettu lasista tai muovista. Sitä käytetään laajalti käytävillä, pesuhuoneissa, hisseissä, kotitalouksissa tai muissa julkisissa tiloissa turvallisuuden suojaamiseksi tai energian säästämiseksi.
Ominaisuudet
1. Ei säteilyhaita: sen lähettimen teho on alle 0,2 mW, mikä ei vahingoita ihmiskehoa.
2. Vahva häiriönestokyky, voi toimia lämpötila-alueella -15 ℃ -+70 ℃.
3. Taajuus on vakio, eikä taajuusmuuttoa tapahdu taajuusalueella.

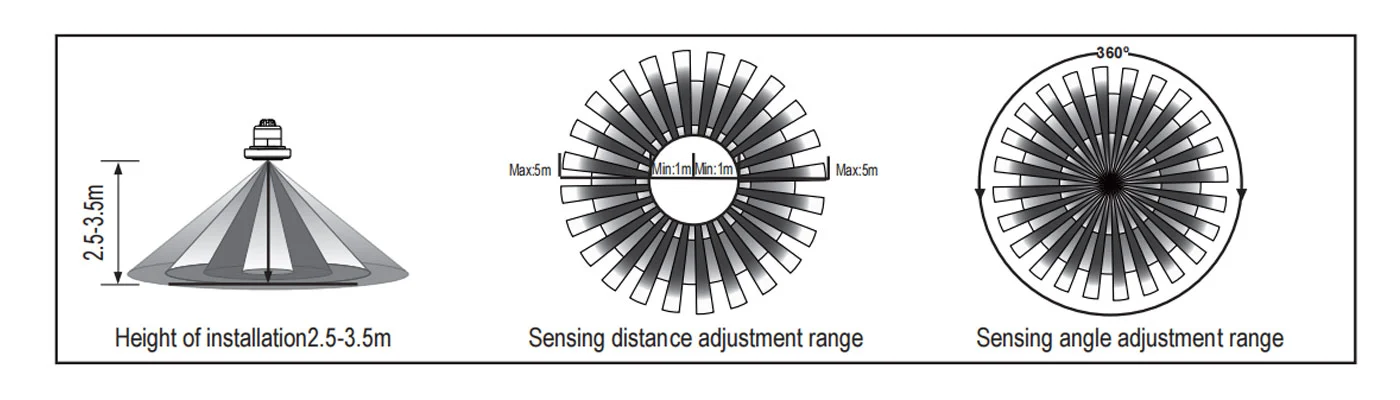

Anturin tiedot

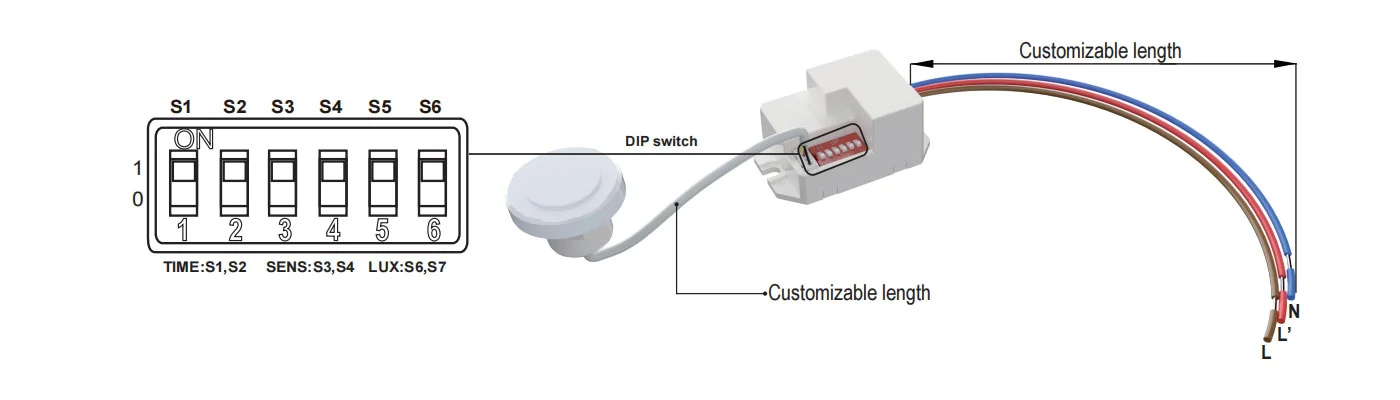

Asetustapa: DIP-kytkin
Tekniset tiedot
=| Virtalähde | 220-240 VAC |
| Virran taajuus | 50 Hz |
| HF järjestelmä | 5,8 GHz (keskitaajuus) CW-sähköaalto, ISM-kaista |
| Nimelliskuorma | 800W Max.volframi 200W Max.loisteputki & LED |
| Suojaustaso | IP20, luokka II |
| Asennus istuu | sisätiloissa, kattoasennus |
| Lähetysteho | <0,2mW |
| Havaintokulma | 360° |
| Havaintoalue | 1m-2m-4m-5m (säteet) (säädettävä) |
| Ajan asetus | 8sek-3min-10min-15min, (säädettävä) |
| Valon ohjaus | 10LUX-50LUX- >2000LUX, (säädettävä |
| Virrankulutus | noin 0,5W |
| Työlämpötila | -15°C ~ +70°C |

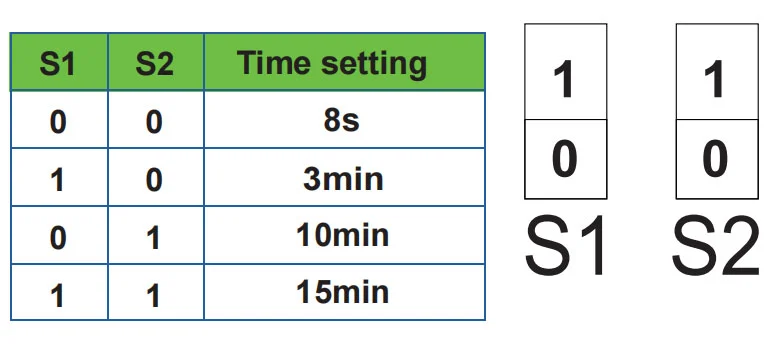

Aika-asetus S1 S2
Se voidaan määritellä 8 sekunnista 15 minuuttiin. Ennen tämän ajan kulumista havaittu liike käynnistää ajastimen uudelleen. Havaintoalueen säätämiseen ja kävelytestin suorittamiseen on suositeltavaa valita lyhin aika. Kytkimen asettaminen ON-asentoon on "1", kun OFF on "0".
Se on tarkoitettu pääasiassa viiveajan säätämiseen signaalin havaitsemisesta ja valon automaattisesta käynnistymisestä valon automaattiseen sammutukseen. Voit määrittää viiveajan käytännön tarpeidesi mukaan. Mutta energiansäästön vuoksi kannattaa lyhentää viivettä, koska mikroaaltotunnistimella on jatkuva tunnistustoiminto, eli ennen viiveajan umpeutumista havaittu liike käynnistää ajastimen uudelleen ja valo palaa vain, jos tunnistusalueella on ihminen.

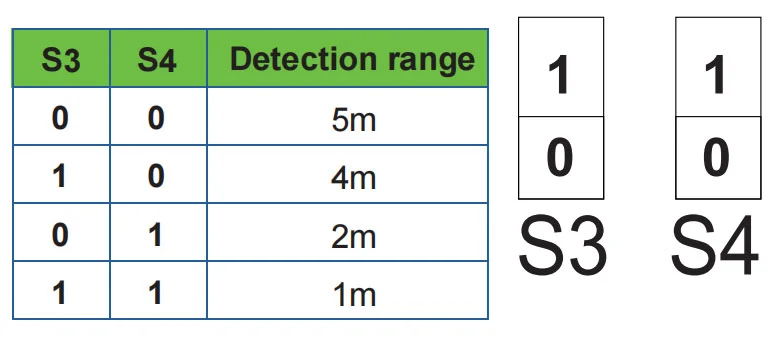

Tunnistusalueen asetus (herkkyys) S3 S4
Tunnistusalue on termi, jota käytetään kuvaamaan karkeasti ympyränmuotoisen valun säteitä maahan asennettuna 3 metrin korkeudelle. Kytkimen asettaminen ON-asentoon on "1", kun OFF on "0".
Huomautus: Kun käytät tätä tuotetta, säädä herkkyys (tunnistusalue) sopivaan arvoon, mutta maksimiin, jotta vältytään epänormaalilta reaktiolta, joka johtuu siitä, että tuulettuvat lehdet ja verhot, pienet eläimet tai sähköverkon ja sähkölaitteiden häiriöt havaitsevat helposti väärän liikkeen. Kaikki edellä mainitut johtavat virhereaktioon. Kun tuote ei toimi normaalisti, yritä alentaa herkkyyttä asianmukaisesti ja testaa se sitten. Ihmisen liike aiheuttaa anturin induktion, joten toimintotestauksen aikana poistu induktioalueelta äläkä tee liikettä estääksesi anturin jatkuvan toiminnan.

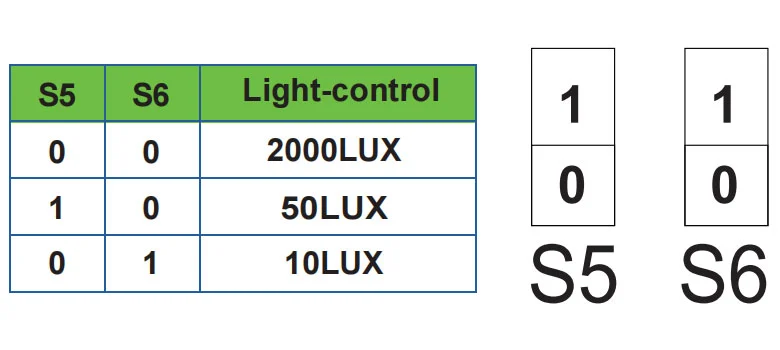

Valonsäätöasetus S5 S6
Se voidaan määritellä alueella 10~>2000 LUX. Kytkimen asettaminen ON-asentoon on "1", kun OFF on "0".
Tämä opas on tarkoitettu tämän tuotteen tämänhetkiselle sisällön ohjelmoinnille, valmistaja voi tehdä muutoksia ilman ennakkoilmoitusta!
Käyttöohjeen sisällön kopioiminen muihin tarkoituksiin ilman yrityksen lupaa on ehdottomasti kielletty.
| Vika | Epäonnistumisen syy | Ratkaisu |
| Kuorma ei toimi. | Valon valaistus on asetettu väärin. | Säädä kuorman säätöä. |
| Kuorma on rikki. | Vaihda kuormitusta. | |
| Virta on pois päältä. | Kytke virta päälle. | |
| Kuorma toimii koko ajan. | Tunnistuksen alueella on jatkuva signaali. | Tarkista asetukset tunnistusalue. |
| Kuorma toimii kun on liikesignaalia ei havaittu. | Lamppua ei ole asennettu kunnolla, joten anturi ei toimi tunnistaa luotettavat signaalit. | Säädä asennuspaikka uudelleen. |
| Anturi havaitsee liikkuvan signaalin (liike seinän takana, pienten esineiden liikkuminen jne.) | Tarkista tunnistusalueen asetukset. | |
| Kuorma ei toimi, kun liikesignaali havaitaan. | Liikenopeus on liian nopea tai määritetty tunnistusalue on liian pieni. | Tarkista tunnistusalueen asetukset. |
Varoitus! Seuraavat tilanteet johtavat virhereaktioon.
1. Asennus keinuttavaan esineeseen johtaa virhereaktioon.
2. Tuulen puhaltama tärisevä verho johtaa virhereaktioon. Valitse sopiva asennuspaikka.
3. Asennus paikkaan, jossa liikenne on vilkasta, johtaa virhereaktioon.
4. Joidenkin lähellä olevien laitteiden aiheuttamat kipinät johtavat virhereaktioon.
● Vahvista asennuksella.
● Turvallisuussyistä katkaise virta ennen asennusta ja irrotusta.
● Valmistaja ei ota vastuuta virheellisestä käytöstä aiheutuneista menetyksistä.
