PDLUX ottaa käyttöön päivitetyt PD-V9H/PD-V9P/PD-V9S X-Band Doppler-anturimoduulit, mukautettu pin-free-versio valinnainen
Ningbo PDLUX Electronic Technology lanseeraa virallisesti hienostuneita PD-V9 X-kaistaisen Doppler-tutkaantureita, mukaan lukien PD-V9H, PD-V9P ja PD-V9S. Sarjassa on erilaisia nasta-asetteluja ja kaksi yleistä taajuusvaihtoehtoa sekä valinnainen nastaton räätälöinti, ja se täyttää maailmanlaajuisten elektroniikkavalmistajien erilaiset piirilevyasetteluvaatimukset.

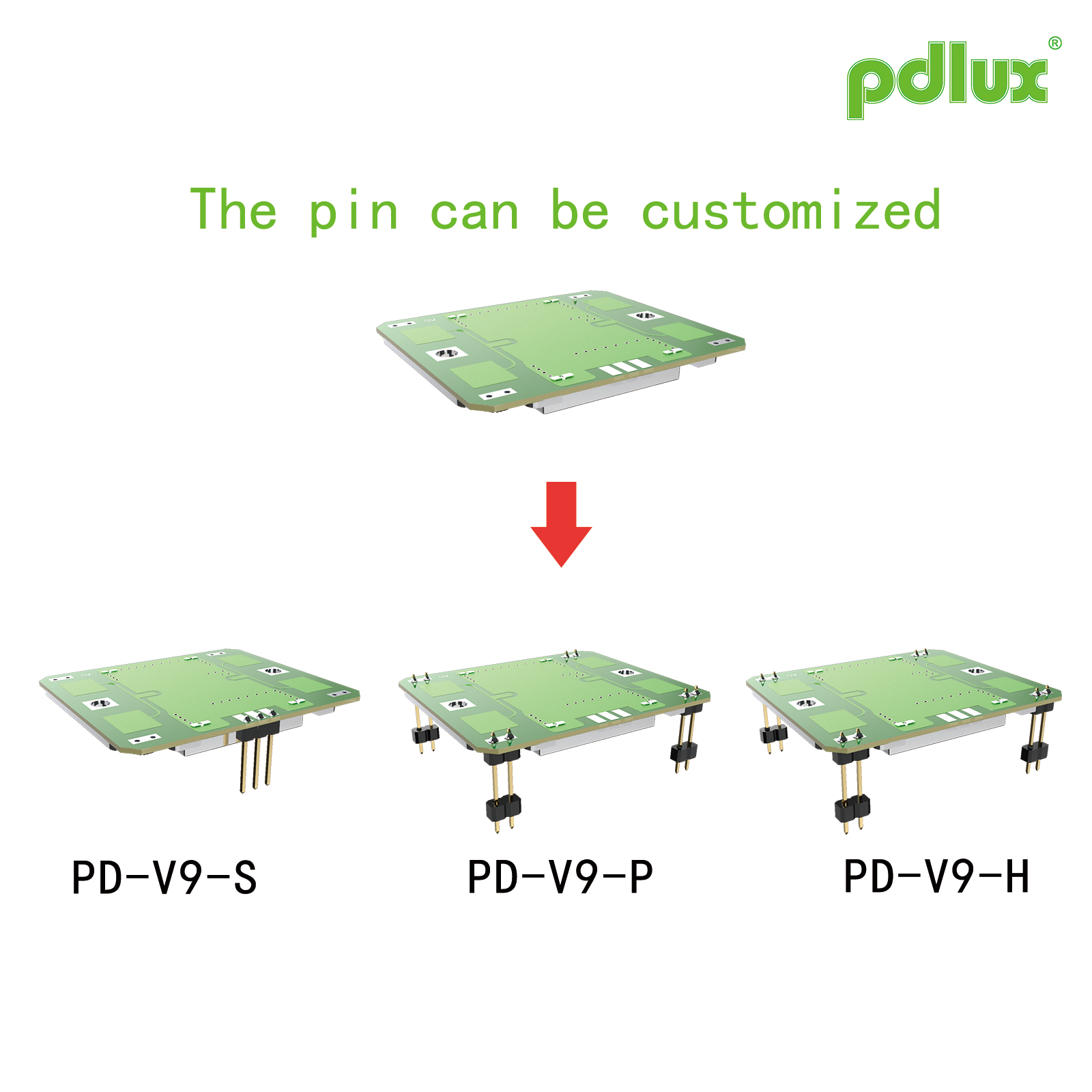

Ydinerottelu: Pin-asettelu ja taajuuden valinta
Kaikissa kolmessa mallissa on sama virtapiiri, antenni ja sähköinen suorituskyky, eroja on vain pinnoissa ja toimintataajuudessa alueellisten radiostandardien mukaisesti:
· PD-V9H:10,587 GHz ± 10 MHz (EU-standarditaajuus), X1 = 3,4 mm, X2 = 9,8 mm nastavälit yleisessä eurooppalaisessa ja amerikkalaisessa piirilevysuunnittelussa
· PD-V9P:10,525 GHz ± 20 MHz (maailmanlaajuinen yleistaajuus), kompakti X1 = 3 mm, X2 = 8,9 mm nastat PCB-jalanjäljen säästämiseksi
· PD-V9S:10,525 GHz ± 20 MHz, standardi 3,4/9,8 mm:n nasta-asettelu vanhojen antureiden suoraan vaihtoon
Mukautettu vaihtoehto:Nastattomia paljaita moduuleja SMD-asennukseen on saatavilla pyynnöstä; X3-kokoa voidaan räätälöidä asiakkaan toiveiden mukaan.
Yhdistetyt erinomaiset tekniset tiedot kaikille PD-V9-sarjoille
Rakennettu DRO-dielektrisellä resonaattorioskillaattorilla ja integroidulla patch-antennilla, koko valikoimalla on yhdenmukaiset tekniset tiedot:
· Syöttöjännite: DC5V±0,5V, tyypillinen virta alle 32mA; PWM-virtatila on tuettu erittäin alhaiselle virrankulutukselle
· Tyypillinen EIRP: 13 dBm (20 mW), vastaanottoherkkyys -90 dBc, toinen harmoninen ≤ -40 dBm
· Käyttölämpötila: -30 ℃ ~ +55 ℃ normaali alue, laajennettu -40 ℃ - +80 ℃
· Säteen kulma: 36° E-taso, 72° H-taso; joustava asennuskulma saatavilla
· RoHS-sertifioitu ja ETS 300 440 -standardin mukainen maailmanlaajuisten markkinoiden hyväksyntää varten
Laajat sovellusskenaariot
Ihanteellinen automaattioviin, liiketunnistinvaloihin, turvahälyttimiin, IoT-läsnäoloantureihin ja nopeudentunnistuslaitteisiin. Kun vanhoja tutkamoduuleja vaihdetaan, käyttäjien tarvitsee vain säätää vahvistimen vahvistusta herkkyysongelmien ratkaisemiseksi ilman MCU-koodin tarkistusta, mikä vähentää huomattavasti kehityskustannuksia.
