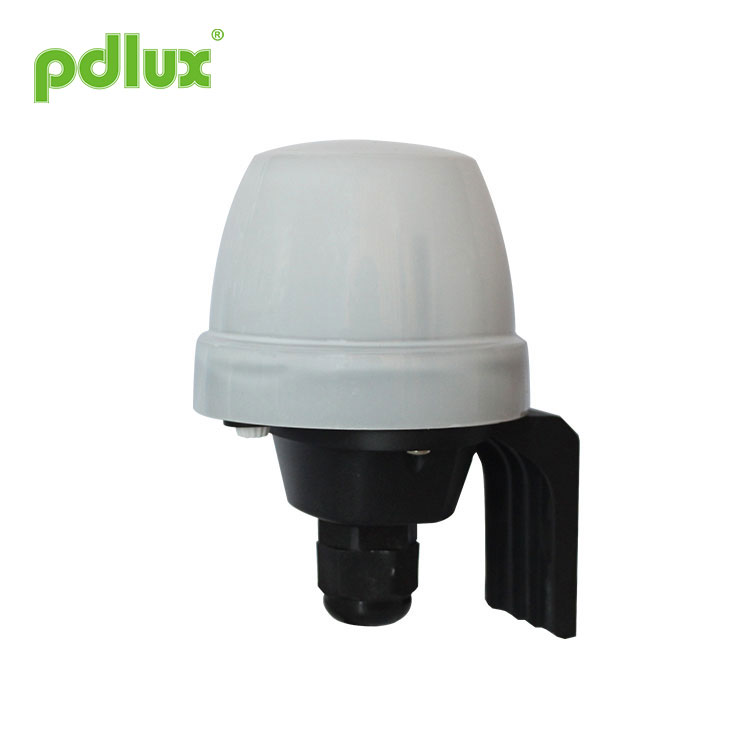

Vesitiivis päivä- ja yövalokennoanturikytkin

Valonohjausanturin PD-D22-Z ohje

Yhteenveto

Tämä vedenpitävä päivä- ja yövalokennotunnistin on edistyksellinen digitaalinen ohjausoptinen tuote, joka voi toimia alueella 100-127VAC 50/60Hz tai 220-240VAC 50/60Hz, joka voidaan kytkeä automaattisesti päälle ja pois päältä ympäristön valon mukaan. . Ympäristön lämpötila ja kosteus eivät vaikuta siihen, se ei ole vain kätevä, vaan myös käytännöllinen. Se pystyy hallitsemaan yötyön kuormitusta.

Se laskee MCU:n avulla tarkasti kytkentätiedot ja ohjaa releen tarkasti avautumaan siniaallon nollapisteessä, jolloin jokainen kuorma avautuu. Kun siniaalto on nolla, vältetään perinteisen ohjaustavan aiheuttama syöttövirran ongelma, kun siniaalto avataan korkealla jännitteellä, varsinkin kun rele on vaurioitunut korkean virran aiheuttamasta suuren kapasiteetin kondensaattoriin kohdistuvasta suuren jännitteen vaikutuksesta. .

Tämä tuote ottaa käyttöön edistyneen digitaalisen tarkkuuslaskentatoiminnon, joka voi yhdistää kuorman, kun siniaalto on nollapotentiaalissa, mikä ratkaisee kuormitusaaltovirran ongelman, parantaa huomattavasti kuormituskapasiteettia ja pidentää tuotteen käyttöikää. Massatuotannon anturitekniikan uusin ohjausmenetelmä voi helposti ohjata mitä tahansa kuormaa. Se on huippuluokan tuote. Vaikka kustannukset ovat nousseet verrattuna perinteiseen versioon, tuotteen luotettavuus ja käyttöikä ovat parantuneet huomattavasti. Tämä tuote vastaa mielenrauhan ja turvallisuuden valitsemista.

Huomautus: Täysin digitaalinen, pitkäikäinen pintavalon ohjauskytkin: käyttöikä voi olla 5 vuotta.

Tekniset tiedot

Virtalähde: 100-127VAC 50/60Hz
220-240VAC 50/60Hz
Kuorma: 800W (100V-127VAC 50/60Hz)
1500 W (220–240 VAC 50/60 Hz)
Valonsäätö: <5Lux-20Lux (säädettävä)

Toiminto Kun kierto vastapäivään saavuttaa minimin ja ympäristön valo <5Lux, kuorma on päällä. Kun ympäristön valo >30Luxia, kuorma on pois päältä. Kun kierto myötäpäivään saavuttaa maksimin ja ympäristön valo <20Lux, kuorma on päällä. Kun ympäristön valo > 70Lux, kuorma on pois päältä.

Ilmoitus

1. Valonohjauskytkimen edessä ei saa olla estettä, joka estää sen vastaanottamasta luonnonvaloa;
2. Valokytkimen edessä ei saa olla huojuvia esineitä;
3. Vältä asentamasta yksikköä valon alle.

Kytkentä-johtokaavio

yhdistä L ja N virtalähteellä;
yhdistä L′ ja N kuormalla.

Asennus

Testata 1.Käytä läpinäkymätöntä peittämään sensorivaloikkuna, kun testaat päivällä (kuva 5). 2.Kun peitä tämä läpinäkymätön, kuorma on päällä. 3.Kun otat tämän läpinäkymättömän, kuorma on pois päältä. 4. Poista tämä läpinäkymätön testauksen jälkeen.
