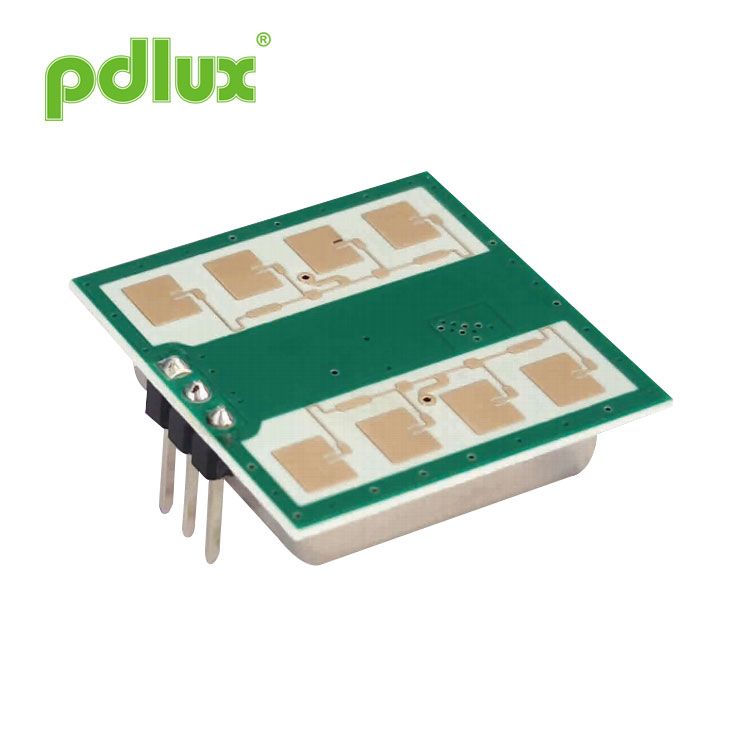

PD-165 24GHz mikroaaltoanturi automaattioviin
PD-165 24 GHz:n mikroaaltoanturi automaattioville, jonka omistaa PDLUX-yhtiö, jolla on itsenäiset immateriaalioikeudet ja jonka keskitaajuus on 24,125 GHz. Verrattuna markkinoilla oleviin vastaaviin antureihin, sillä on pienempi kohina, suurempi tunnistusresoluutio ja suurempi tunnistuskulma.
Malli:PD-165
Lähetä kysely
PD-165 24,125 GHz Mikroaaltoliiketunnistin
Sovellus
Älykäs kytkin
Seinään ripustettava kytkin
Tunkeilijan havaitseminen
Älykäs kytkin
Seinään ripustettava kytkin
Tunkeilijan havaitseminen
PPD-165 24 GHz:n mikroaaltoanturi automaattioville, jonka omistaa PDLUX-yhtiö itsenäisillä immateriaalioikeuksilla, keskitaajuus
24,125 GHz. Verrattuna markkinoilla oleviin vastaaviin antureihin, siinä on pienempi kohina, suurempi tunnistusresoluutio ja suurempi tunnistuskulma. Parempi vakaus liikkuvien kohteiden havaitsemiseen. Sitä voidaan käyttää laajalti sellaisilla aloilla, kuten turvallisuuden liikkuvan kohteen tunnistus, automaattiset ovitunnistimet, elämän läsnäolon tunnistus, liikenopeuden tunnistus, liikkeen tunnistava automaattinen valaistus jne.
PD-165 ottaa täysin huomioon tunnistusalueen keskimääräisen herkkyyden. Siinä on korkea tunnistusresoluutio, hyvä johdonmukaisuus ja hyvät pienjänniteominaisuudet sekä matalataajuinen offset. Se on a korkean suorituskyvyn mobiilitunnistin.
PD-165 ottaa täysin huomioon tunnistusalueen keskimääräisen herkkyyden. Siinä on korkea tunnistusresoluutio, hyvä johdonmukaisuus ja hyvät pienjänniteominaisuudet sekä matalataajuinen offset. Se on a korkean suorituskyvyn mobiilitunnistin.
Standardin EN 300440、EN 62479 mukaan
RED-direktiivi - 2014/53/EU
FCC:n osan 15.249 mukaan
EN 62321, ROHS-direktiivin 2011/65/EU mukaisesti
REACH-direktiivin 1907/2006/EY mukaisesti
RED-direktiivi - 2014/53/EU
FCC:n osan 15.249 mukaan
EN 62321, ROHS-direktiivin 2011/65/EU mukaisesti
REACH-direktiivin 1907/2006/EY mukaisesti
Tuotteiden koko
Tekniset parametrit
| Parametri | Huomautuksia | Min | Typ | Max | Yksiköt |
| Syöttöjännite | Vcc | 3.0 | 5.0 | 5.25 | V |
| Nykyinen kulutus | lcc | 20 | 35 | 38 | mA |
| Toimintatila | Voimanlähteenä PWM, se voi ohjata työvirtaa 3-15 mA | ||||
| Pulssin leveys | Tpulse | 10 | μs | ||
| Käyttölämpötila | Ylös | -30~+85 +100 (max.) | ℃ | ||
| Varastointilämpötila | Tstg | -10 | +60 | ℃ | |
| Vakaa aika |
|
<5 |
|
μsek | |
| Taajuusasetus | f | 24.000 | 24.125 | 24.250 | GHz |
| Säteilyteho (EIRP) | Turska | <2.0 | <2.5 | <3.0 | mW |
| Varastointi Ympäristön kosteus | 45 % ~ 65 % | RH | |||
VAROITUS: Todellinen tunnistusalue liittyy piirin signaalinvahvistusvahvistukseen, PCBA:n yleiseen asetelmaan ja MCU:n kynnykseen. Hakemuksen mukaan, jotta sekoittimen IF-signaalin ulostulolle saadaan riittävä amplitudi vahvistuspiirille, tarvittava ulkoinen kokonaisvahvistus voi olla noin 70 - 80 dB (eri kaistanleveydillä ja vahvistuksilla, jotka on konfiguroitu eri tarpeiden mukaan).
- JOS lähtö: - PD-165F Perinteinen tunnistusalue (350-550mVp-p)
- PD-165H erittäin herkkä versio (580-980mVp-p)
Huomautus1: Säteilypäästöt on suunniteltu FCC- ja CE-sääntöjen mukaisiksi.
Huomautus2: Vastaanotetun signaalin voimakkuus (RSS) mitataan 70 dB:n 1 Ways -polkuhäviöllä.
Huomautus3: Pulssitoiminto
