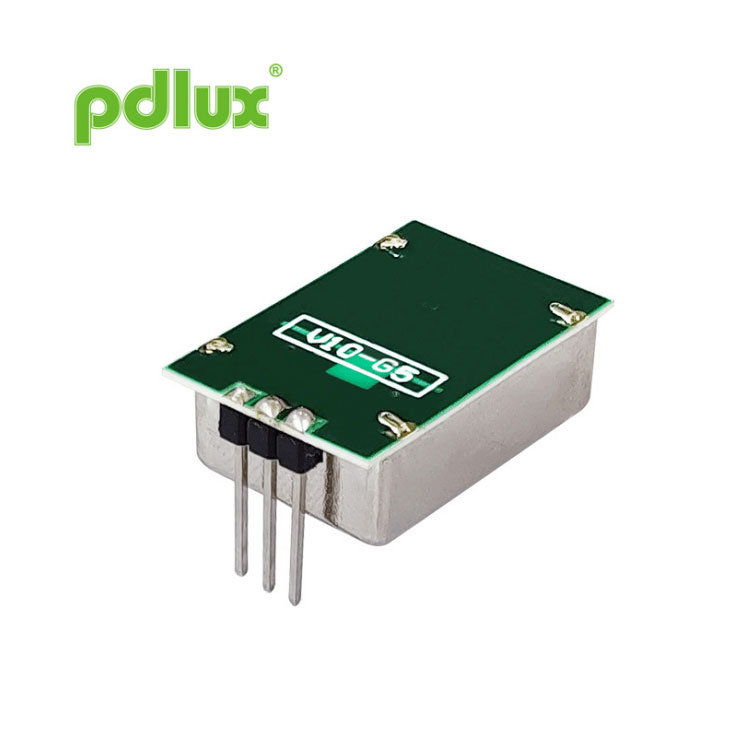

PD-V10-G5 miniatyyri X-kaistainen mikroaaltolähetin-vastaanotinliiketunnistin
Valmistamme itse Pdluxin tehtaalla Kiinassa, ja olemme tunnustettu PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit -yksiköiden valmistaja ja toimittaja, joka seuraa tarkasti jokaista tuotantovaihetta varmistaakseen laadun ja selkeän hinnoittelun ja tarjoaa asiakkaillemme kustannustehokkaita ratkaisuja.
Lähetä kysely

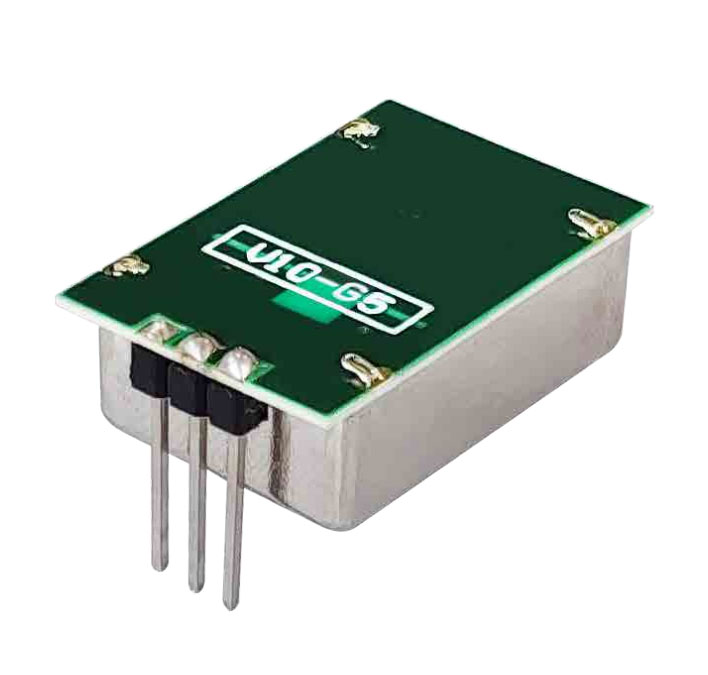

Metallipurkkiin sijoitetussa yksikössä on dielektrinen resonaattoristabiloitu oskillaattori, joka tarjoaa vakaan toiminta laajalla lämpötila-alueella joko CW- tai matalan käyttöjakson pulssitilassa ja integroitu homodyne-vastaanotin parantaa herkkyyttä ja luotettavuutta.
Tämä moduuliperhe on saatavana joko +5v tai +3v syöttöjännitteellä.
Toimintaperiaate on taajuussiirtymän havaitseminen lähetetyn ja vastaanotetun signaalin välillä
heijastuu takaisin liikkuvasta kohteesta laitteen näkökentässä.
Yksikkö tuottaa matalan tason lähtösignaalin, jota voidaan vahvistaa ja käsitellä ääni- tai visuaalisen hälytyksen aikaansaamiseksi
signaalin ja käyttää edullisia pinta-asennusvalmistustekniikoita, jotka on kentällä todistettu kestäviksi ja kestäviksi
luotettava.
| Osa NO. | Maa | Taajuus | Kommentit |
| PD-V10-501 | Iso-Britannia | 10,587 GHz (5 V) | |
| PD-V10-502 | USA | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Belgia, Hollanti, Italia | 10,525 GHz (5 V) | Täyttää RED-direktiivin |
| PD-V10-301 | Iso-Britannia | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgia, Hollanti, Italia | 10,525 GHz (3 V) | Täyttää RED-direktiivin |
| Taajuus | Katso taulukko yllä |
| Lähtöteho (min.) | 5 dBm EIRP |
| Käyttöjännite | +5 V ± 0,25 V +3 V ± 0,15 V |
| Käyttövirta (CW) | 25mA (max) 20mA (tyyppi) |
| Harmoniset päästöt | <-30dBm |
| Keskimääräinen virta (5 % DC) | 1 mA tyyppi. |
| Pulssin leveys (min.) | 5 µs |
| Käyttömäärä (min) | 1 % |
| Pulssin toistotaajuus | 2-4 KHz |
| Herkkyys (10 dB S/N-suhteelle) | -84 dBm |
| Kohina (mitattu 3 Hz - 80 Hz kaistanleveydellä) | < 30 µV |
| Saada | 5 dBi |

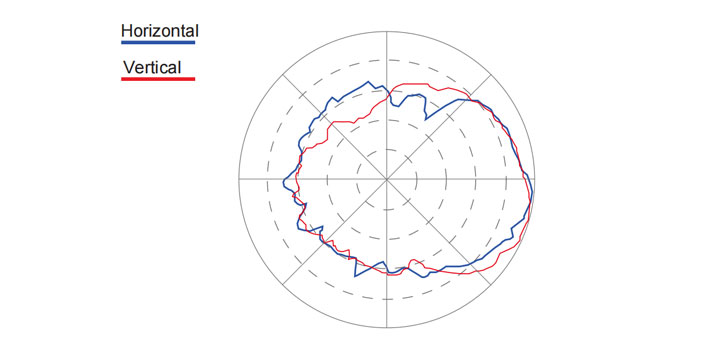

| -3 dB Säteenleveys | |
| E Lentokone | 50° |
| H lentokone | 60° |
| Paino | 4 g |

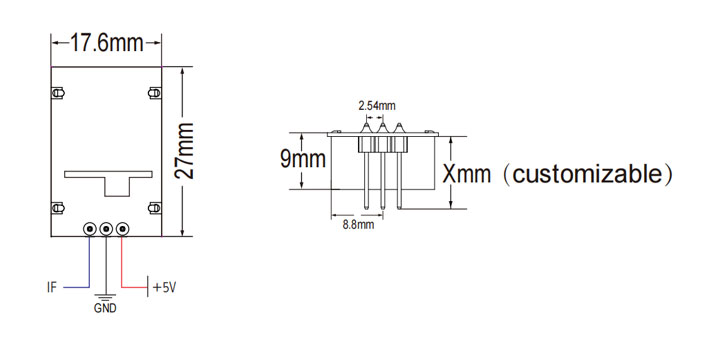

| Pin otsikon liittimet | 2,54 mm etäisyys X3 |
| RoHS-yhteensopiva | |
| Teho/lämpötila Kerroin (yli käyttölämpötila-alueen) | 3 dB |
| Taajuus/lämpötila Kerroin (yli käyttölämpötila-alueen) | 6,5 MHz |
| Käyttölämpötila | -20°C - +70°C |
Anturin lähdön voimakkuus (tunnistusalue) riippuu signaali-kohinasuhteesta. Korkeampi tai matalampi kuin nimelliskäyttölämpötila, anturi voi myös toimia, mutta suorituskyky heikkenee. Laitteiden vaurioitumisen välttämiseksi on noudatettava varovaisuutta käsittelyn aikana. Oikea sähköstaattinen purkaus (ESD) varotoimia tulee noudattaa kaikissa varastoinnin, käsittelyn, kokoonpanon ja testauksen vaiheissa.
