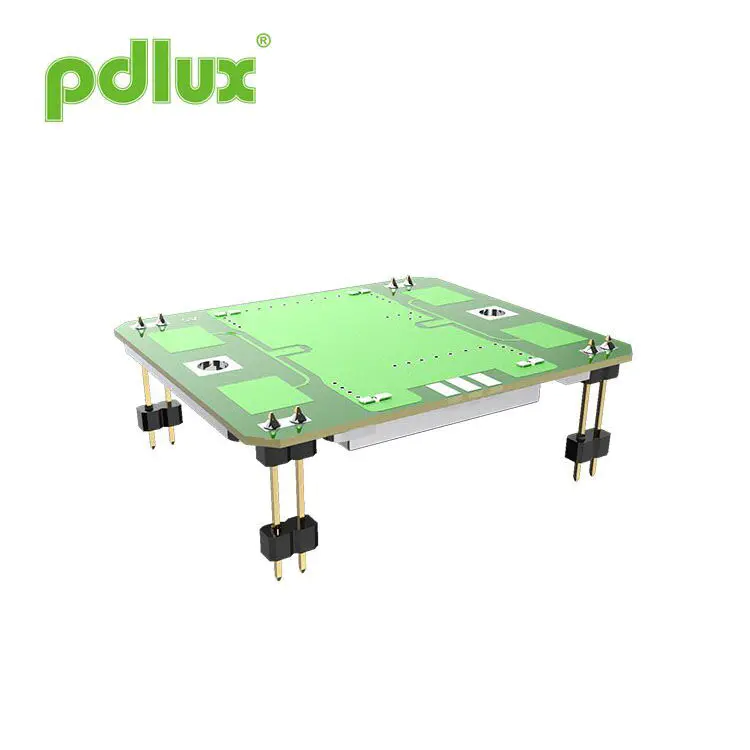

PD-V9-H X-Band Doppler -moduuli, jolla on laajakulman havaitseminen
Etsitkö luotettavaa ja energiatehokasta tutkan liikkeen anturia? PD-V9-H X-Band Doppler -moduuli, jolla on laajakulmatunnistus, on ihanteellinen valinta. Se on X-kaistainen Doppler-tutkamoduuli, joka toimii välillä 10,525 GHz-10,687 GHz. Siinä on laaja H-tason havaitseminen ja kapea e-tason tarkkuus, joten se sopii hyvin sovelluksiin, kuten tietoturvavalvontaan, liikkeensaajavaloihin, automaattisiin oviin ja muihin mobiiliobjektien havaitsemisjärjestelmiin. Matalavirran vaatimuksia varten käyttäjät voivat siirtyä PWM-tilaan vähentääkseen tehokkaasti työvirtaa. Nopea toimitus ja luotettavan myynnin jälkeinen tuki on luotettava vaihtoehto monille älykkäille anturiratkaisuille.
Malli:PD-V9-H
Lähetä kysely

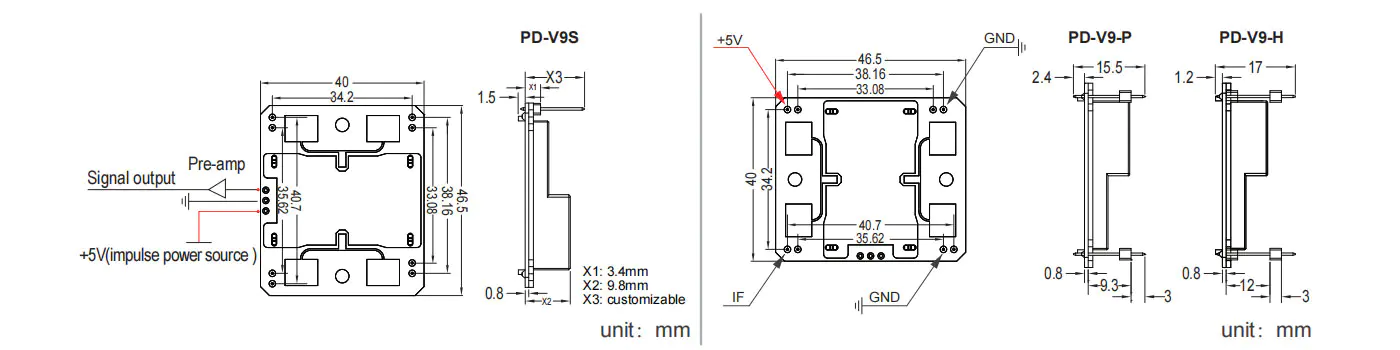

Koko
Piirteet
- Taajuusasetus: 10.525-10.587GHz
- Sisältää patch -antennin
- Dro: dielektrinen resonaattori Oscilato
- Matala DC -virran viemäri
- Pieni koko
- ROHS -vaatimustenmukaisuus
Tekniset tiedot
| Esine | Tekniset tiedot | |
| Taajuusasetus | 10.525-10.587GHz (räätälöity eri vaatimusten mukaisesti) | |
| Kunto | Ta = +25 c ， viini = +5 vdc | |
| Käyttöjännite | +5,0 ± 0,5 VDC | |
| Käyttövirta | <32 me tyyppi. | |
| Lähtöteho | 20 MW (13 dBm) E.I.R.P. typ. | |
| Taajuuden vakaus | ± 5 MHz Max. (TA: -30 -+55 C) | |
| Paluumenetyksen herkkyys | -90 DBC TYP. | |
| Toinen harmoninen päästö | -40 DBM -alue | |
| Antennisäteen leveys (-3 dB) | E-taso | 36 astetta nom. (Oreettinen koko kulma 72 astetta) |
| H-tason | 72 aste nom. (Oreettinen täysi kulma 144 astetta) | |
| RF -rajapinta | Patch -antenni | |
| Lämpötila -alue | -30 -+55 C (vakiokäyttö laajuus), -40 -+80 C (maksimaalinen käyttöalue) | |
| Sääntely vaatimustenmukaisuudesta | ETS 300 440 | |

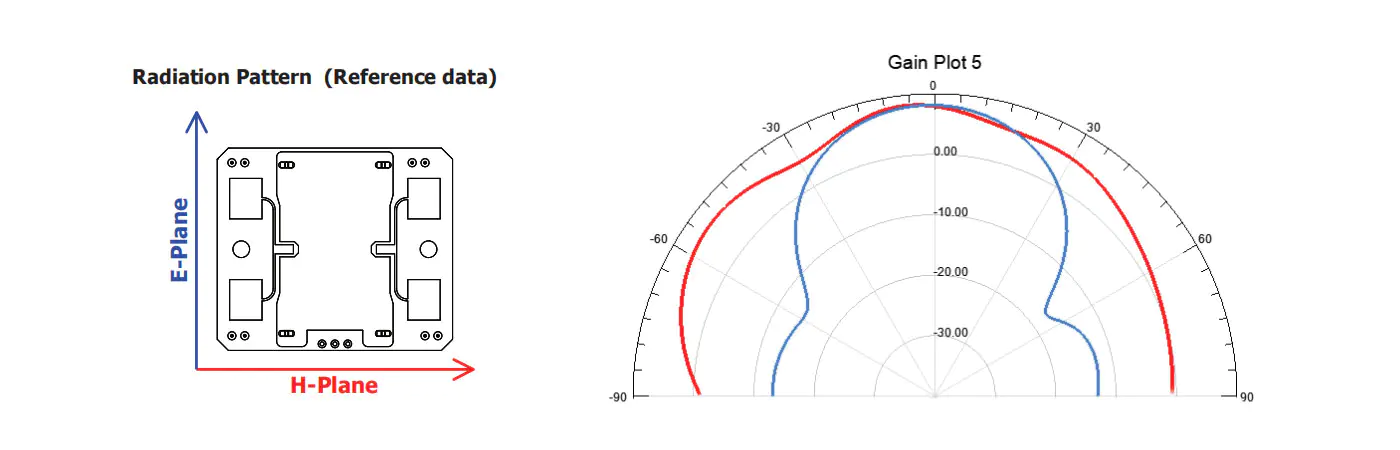

Säteilykuvio
Lyhyt esittely

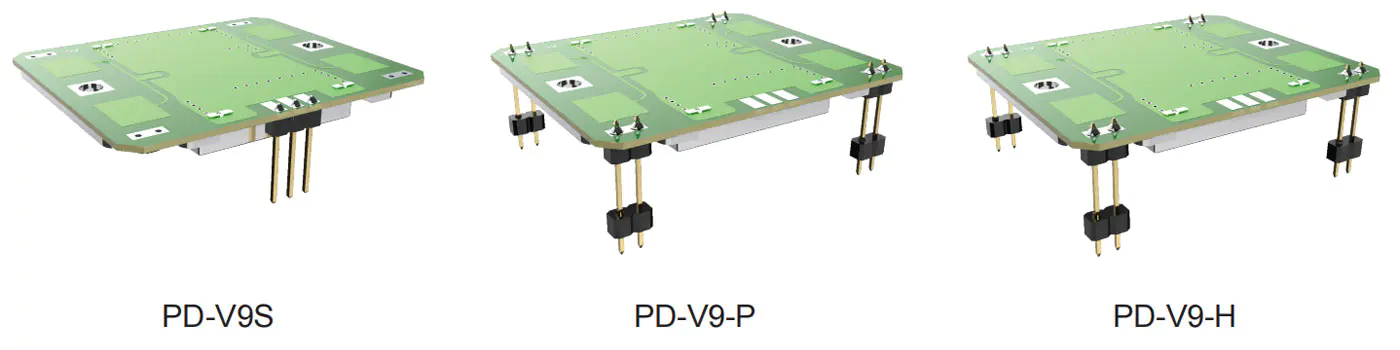

PD-V9-H X-Band Doppler -moduuli, jolla on laajakulman havaitseminen, toimii X-kaistalla. Käyttötaajuus on taajuusalueella 10,525 GHz - 10,687 GHz. Käyttäjien on tehtävä ostoksia räätälöityjen perusteella sen maan taajuusmääräysten mukaan. Esimerkiksi 10,525 GHz, 1 0,587 GHz, 10,687 GHz. PD-V9-sarjan antureita käytetään laajasti tietoturva- ja valvontasovellusten tuotteissa, automaattisissa oven antureissa, mobiiliannanvaloissa, IoT-anturissa, nopeusanturissa ja erilaisissa mobiilianturituotteissa.
Anturilla on H-tason suuren kulman havaitseminen ja pienen kulman havaitseminen. Käyttäjät voivat korjata anturin eri kulmissa tarvittaessa käytön aikana. Ikään kuin käyttäjät haluaisivat anturin toimivan virran olevan mahdollisimman pieni, voit asettaa anturin virtalähdetilan PWM (käyttöjakson) tilaan, joka voi vähentää tehokkaasti työvirtaa.
Mahdolliset ongelmat
Kun käyttäjät kohtaavat seuraavat ongelmat alkuperäisen anturin käyttämisen tai suoraan korvaamisen aikana.
1. Ensimmäinen käyttö:
Kun käytät PD-V9-sarjan anturia ensimmäistä kertaa ja kohtaat korkean herkkyyden tai riittämättömän herkkyyden, sinun on ensin tarkistettava vahvistuspiirin vahvistusasetustila. Ja onko MCU: n käyttämä laskentamenetelmä signaalien käsittelyyn tarkoituksenmukaisesti. Yleisesti ottaen ratkaisu on helppo löytää.
2. Mahdolliset ongelmat, jotka voivat syntyä, korvataan suoraan aikaisemmin käytettyjä antureita:
Kun korvaat suoraan aiemmin käytetyt anturit, siellä voi olla myös suurta herkkyyttä ja matalaa herkkyyttä, joka voidaan helposti ratkaista. Yksinkertaisesti monistuspiirin lisääminen tai vahvistuspiirin vahvistuksen vähentäminen on riittävä. MCU: n signaalinkäsittelyalgoritmia ei tarvitse harkita.
Apua, jota aloittelijat voivat tarvita käytettäessä:
Jos kohtaat vaikeuksia käyttäessäsi PD-V9-sarjan antureita ja tarvitset apua. Voit ottaa meihin yhteyttä sähköpostitse. Yleisesti ottaen vastaukset voidaan saada.
Tuotteen esittely:
Tuotteen esittelyä voidaan muokata ja parantaa PDLUX: lla milloin tahansa tarvittaessa. Ei välttämättä kaikille ilmoitetaan ajoissa.
