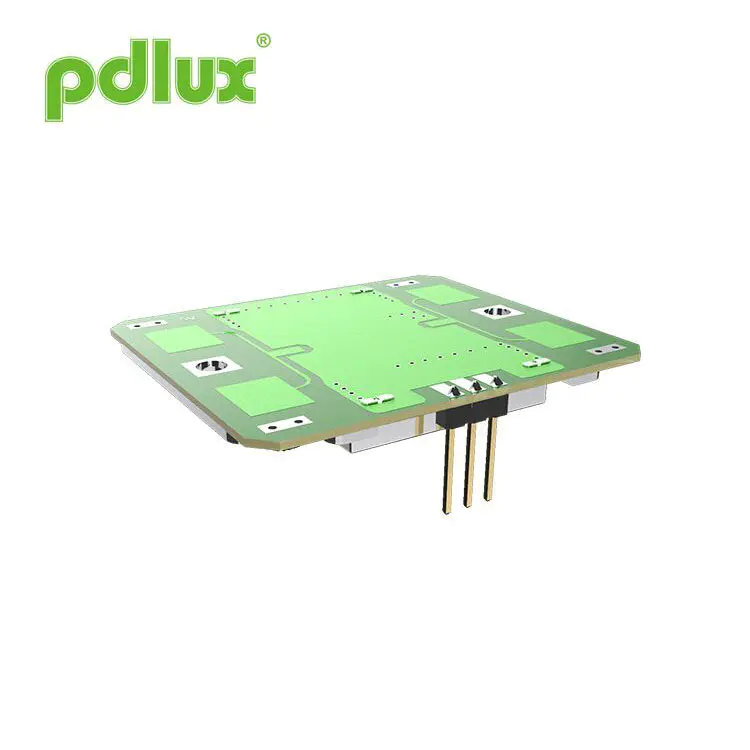

PD-V9-S X-Band Doppler-mikroaaltoanturimoduuli nastalähdöllä
Kompakti ja muokattavissa oleva PD-V9-S-X-kaistainen Doppler-mikroaaltoanturimoduuli, jossa on PIN-lähtö, on rakennettu integrointia varten edistyneisiin anturituotteisiisi. PD-V9-S on miniatyyrillinen X-kaistainen Doppler-tutkamoduuli, jossa on PIN-lähtö, täydellinen kehittäjille ja järjestelmäintegraattoreille. Se tukee alueellisen taajuuden räätälöintiä ja siinä on kaksikerroksinen tunnistusrakenne-BROAD H-PLANE laajapeittoon ja keskittyneen E-tason tarkan havaitsemiseksi. Anturi toimii tehokkaasti pienitehoisessa PWM-tilassa, joten se sopii akkukäyttöisiin tai sulautettuihin järjestelmiin. Sovelluksiin kuuluvat älykäs valaistus, nopeuden tunnistus, kulunvalvonta ja IoT -liikkeen havaitseminen. Mukautettu kehitys- ja OEM/ODM -palvelut ovat saatavilla.
Malli:PD-V9-S
Lähetä kysely
Koko
Piirteet
- Taajuusasetus: 10.525-10.587GHz
- Sisältää patch -antennin
- Dro: dielektrinen resonaattori Oscilato
- Matala DC -virran viemäri
- Pieni koko
- ROHS -vaatimustenmukaisuus
Tekniset tiedot
| Esine | Tekniset tiedot | |
| Taajuusasetus | 10.525-10.587GHz (räätälöity eri vaatimusten mukaisesti) | |
| Kunto | Ta = +25 c ， viini = +5 vdc | |
| Käyttöjännite | +5,0 ± 0,5 VDC | |
| Käyttövirta | <32 me tyyppi. | |
| Lähtöteho | 20 MW (13 dBm) E.I.R.P. typ. | |
| Taajuuden vakaus | ± 5 MHz Max. (TA: -30 -+55 C) | |
| Paluumenetyksen herkkyys | -90 DBC TYP. | |
| Toinen harmoninen päästö | -40 DBM -alue | |
| Antennisäteen leveys (-3 dB) | E-taso | 36 astetta nom. (Oreettinen koko kulma 72 astetta) |
| H-tason | 72 aste nom. (Oreettinen täysi kulma 144 astetta) | |
| RF -rajapinta | Patch -antenni | |
| Lämpötila -alue | -30 -+55 C (vakiokäyttö laajuus), -40 -+80 C (maksimaalinen käyttöalue) | |
| Sääntely vaatimustenmukaisuudesta | ETS 300 440 | |
Säteilykuvio
Lyhyt esittely
PD-V9-sarjan kirkkausanturi toimii X-kaistalla. Käyttötaajuus on taajuusalueella 10,525 GHz - 10,687 GHz. Käyttäjien on tehtävä ostoksia räätälöityjen perusteella sen maan taajuusmääräysten mukaan. Esimerkiksi 10,525 GHz, 1 0,587 GHz, 10,687 GHz. PD-V9-sarjan antureita käytetään laajasti tietoturva- ja valvontasovellusten tuotteissa, automaattisissa oven antureissa, mobiiliannanvaloissa, IoT-anturissa, nopeusanturissa ja erilaisissa mobiilianturituotteissa.
Anturilla on H-tason suuren kulman havaitseminen ja pienen kulman havaitseminen. Käyttäjät voivat korjata anturin eri kulmissa tarvittaessa käytön aikana. Ikään kuin käyttäjät haluaisivat anturin toimivan virran olevan mahdollisimman pieni, voit asettaa anturin virtalähdetilan PWM (käyttöjakson) tilaan, joka voi vähentää tehokkaasti työvirtaa.
Mahdolliset ongelmat
Kun käyttäjät kohtaavat seuraavat ongelmat alkuperäisen anturin käyttämisen tai suoraan korvaamisen aikana.
1. Ensimmäinen käyttö:
Kun käytät PD-V9-S-X-Band Doppler-mikroaaltoanturimoduulia, jossa on PIN-lähtö ensimmäistä kertaa ja kohtaat korkean herkkyyden tai riittämättömän herkkyyden, sinun on ensin tarkistettava vahvistuspiirin vahvistusasetustilan. Ja onko MCU: n käyttämä laskentamenetelmä signaalien käsittelyyn tarkoituksenmukaisesti. Yleisesti ottaen ratkaisu on helppo löytää.
2. Mahdolliset ongelmat, jotka voivat syntyä, korvataan suoraan aikaisemmin käytettyjä antureita:
Kun korvaat suoraan aiemmin käytetyt anturit, siellä voi olla myös suurta herkkyyttä ja matalaa herkkyyttä, joka voidaan helposti ratkaista. Yksinkertaisesti monistuspiirin lisääminen tai vahvistuspiirin vahvistuksen vähentäminen on riittävä. MCU: n signaalinkäsittelyalgoritmia ei tarvitse harkita.
Apua, jota aloittelijat voivat tarvita käytettäessä:
Jos kohtaat vaikeuksia käyttäessäsi PD-V9-sarjan antureita ja tarvitset apua. Voit ottaa meihin yhteyttä sähköpostitse. Yleisesti ottaen vastaukset voidaan saada.
Tuotteen esittely:
Tuotteen esittelyä voidaan muokata ja parantaa PDLUX: lla milloin tahansa tarvittaessa. Ei välttämättä kaikille ilmoitetaan ajoissa.
