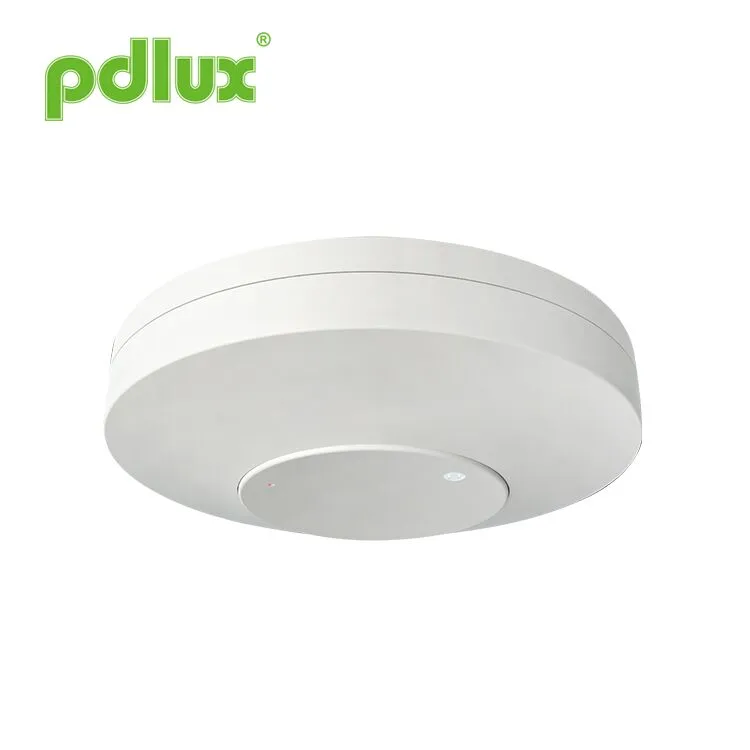

PDLUX PD-M330-C 5,8 GHz MMWAVE ihmisen läsnäolon ilmaisin
Käytä FMCW: tä tunnistamaan ihmiset tietyllä alueella. Yhdistämällä tutka -signaalinkäsittely ihmisen tarkan havaitsemisalgoritmin kanssa voidaan saavuttaa korkea herkkyys ihmisen havaitseminen, mikä voi havaita liikkuvan ja paikallaan olevat ihmisen kohteet. Biologinen läsnäolo (lähinnä ihmiskeho), jolla on ominaisuuksia, kuten hengitys ja syke havaitsemisalueella, havaitaan, jotta ihmiskeho voidaan havaita ilman kehon liikkeitä, mukaan lukien nukkuvat ihmiset.
Malli:PD-M330-C
Lähetä kysely
Yhteenveto
Käytä FMCW: tä tunnistamaan ihmiset tietyllä alueella. Yhdistämällä tutka -signaalinkäsittely ihmisen tarkan havaitsemisalgoritmin kanssa voidaan saavuttaa korkea herkkyys ihmisen havaitseminen, mikä voi havaita liikkuvan ja paikallaan olevat ihmisen kohteet. Biologinen läsnäolo (lähinnä ihmiskeho), jolla on ominaisuuksia, kuten hengitys ja syke havaitsemisalueella, havaitaan, jotta ihmiskeho voidaan havaita ilman kehon liikkeitä, mukaan lukien nukkuvat ihmiset.
Tekniset tiedot
| Käyttötaajuus: | 5,8 GHz |
| Arvioitu kuorma: | 800W (resistiivinen)/300W (kapasitiivinen) |
| Nimellisjännite: | 100-240 V AC, 50/60Hz |
| Lähtösignaali: | Kytkin päällä/pois päältä |
| Valmiustilan virrankulutus: | <0,4 W |
| Asennuskorkeus: | 2,5-6m |
| Tunnistussäde: | > 2-6m (säädettävä) |
| Valonhallintaalue: | 5-300LUX - päiväsaika |
| Viive sammutus: | 10 sekunnista 8 minuuttiin (Aseta viiveen sammutus Aika tarpeen mukaan) |
| Suojaustaso: | IP20 |

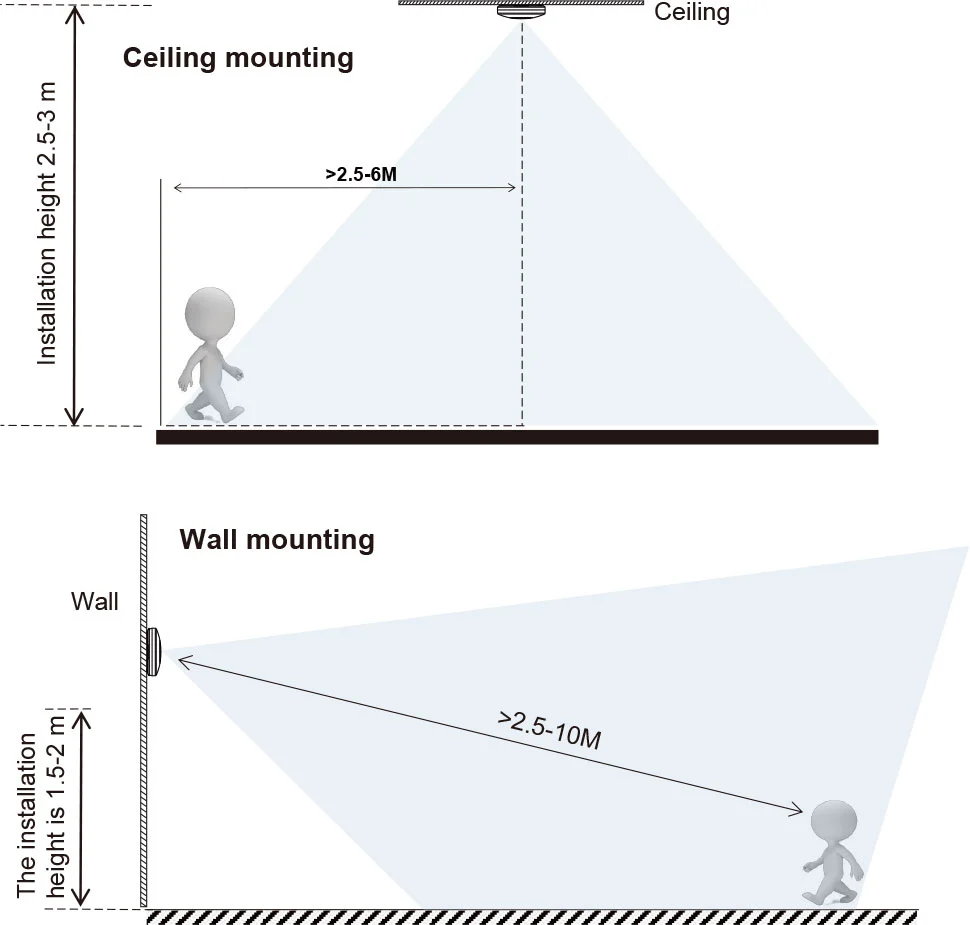

Kaavio havaitsemisalueen jakautumisesta
Funktio
Tunnista päivä ja yö automaattisesti. Voi säätää ympäristön valoa toivesi mukaan: Kun käänny aurinkoon (Max), se toimii päivällä ja yöllä. Kun kääntyy kuuhun (min), se toimii vain alle 10lux -olosuhteissa. Mitä tulee säätöön, katso testaustapa.
Aikaviivästys lisätään jatkuvasti: Kun se vastaanottaa toisen induktiosignaalin ensimmäisen induktorin jälkeen, se laskee ajan vielä kerran loput ensimmäisestä viivästyksestä. (Aseta aika)
Viiveen säätö: voidaan asettaa tarpeen mukaan. Minimiarvo on 10 sekuntia ja maksimiarvo on 8 minuuttia

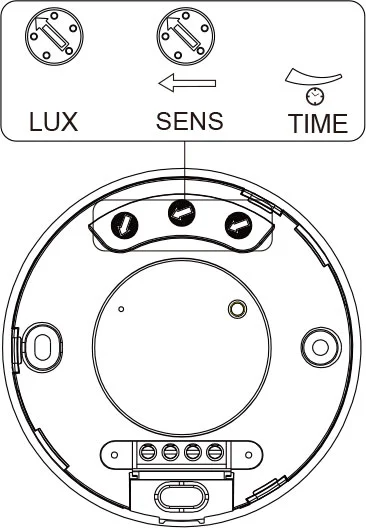

(1) Valonhallintaasetus
Säädä työvaloa. Käänny myötäpäivään lisätäksesi sitä ja kääntyä vastapäivään vähentääksesi sitä. Kun käänny miniin, se toimii vain valonhallinnan alapuolella noin 10lu, kun se kääntyy maksimiin, se voi toimia minkä tahansa valonhallinnan.
(2) Aika -asetus
Säädä kuormatyön aikataulu. Käänny myötäpäivään lisätäksesi sitä ja kääntyä vastapäivään vähentääksesi sitä. Aika -asetus on noin 8 minuuttia, kun käänny Maxiin, ja aika -asetus on noin 10 sekuntia, kun käänny min.
(3) Tunnistusalueiden asetus (herkkyys)
Tunnistusetäisyys on minimi, kun käännetään vastapäivään pohjaan ja maksimaalisesti kääntyessään myötäpäivään pohjaan.
Tutkan havaitsemiskohteen maksimialue on 6m suoraa etäisyyttä ihmiskehon ja anturin välillä ja havaitsemisalue on 2-6 m.
HUOMAUTUS: Kun valo on automaattinen pois päältä, kestää 1 sekuntia, ennen kuin anturi on valmis havaitsemaan toisen liikkeen, ts. Vain 1 sekuntia myöhemmin havaittu signaali voi olla automaattinen.
Se on pääasiassa viiveajan säätämistä hetkestä, jolloin signaali havaittiin ja kevyt automaattinen automaattiseen autoon. Voit määritellä viiveajan käytännön tarpeitasi. Mutta sinun on parempi pienempi viiveaika energiansäästöjen vuoksi, koska infrapuna-anturilla on jatkuvan tunnistuksen toiminta, ts. Kaikkien havaittujen liikkeiden toiminta ennen viiveajan kulutusta käynnistävät ajastimen uudelleen ja valo säilyy vain, jos havaitsemisalueella on ihminen.

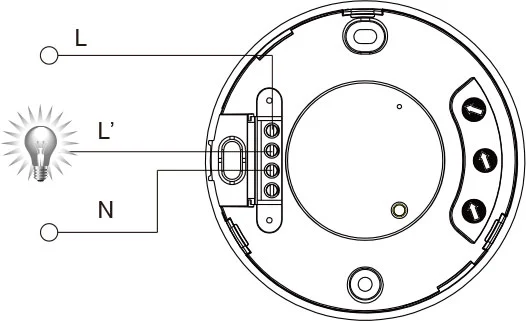

Liitäntäkaavio
● Kytke n, l virran avulla;
● Kytke n, l 'kuormalla.

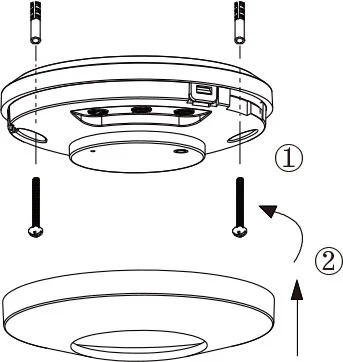

Asennusohjeet
Huomaa:
Ennen kytkentävirran asentamista
Testata
1. Käännä Lux -nuppi myötäpäivään maksimiin (aurinko). Käännä aika-nuppi vastapäivään minimimin. Työnnä anturin nuppi myötäpäivään maksimiin.
2. Virran jälkeen, jos jatkuvaa signaalia ei havaita, ohjattu kuorma lakkaa toimimasta 10 sekunnin - 8 minuutin kuluttua.
3. Kun havaitaan, kuorma toimii ja merkkivalo on päällä. 10 sekunnista 8 minuutin kuluttua, jos jatkuvaa signaalia ei havaita, merkkivalo lakkaa toimimasta. Jos signaali havaitaan 10 sekunnin kuluttua, kuorman tulisi alkaa toimia, merkkivalo tulee sytyttää ja lopettaa toiminnan 5 sekunnin kuluttua 8 minuuttiin. Tällä hetkellä jatkuvaa signaalia ei havaita.
4. Kierrä luks -nuppi vastapäivään minimiin. Jos testi suoritetaan vähintään 10 liksulla, kuorman ei tulisi toimia induktiivisen kuorman jälkeen; Mutta jos peität havaitsemisikkunan läpinäkymättömällä objektilla (pyyhe jne.), Kuorma toimii. Signaalien puuttuessa kuorman tulisi lopettaa toiminta 10 sekunnissa 8 minuuttiin.
Tämä käsikirja on tarkoitettu tämän tuotteen nykyiseen sisältöohjelmointiin, valmistajalle on muutoksia ja muutoksia ilman erillistä ilmoitusta!
Ohje -käsikirjan sisältöä on ehdottomasti kielletty kopioida mihin tahansa muuhun tarkoitukseen ilman yrityksen lupaa.
