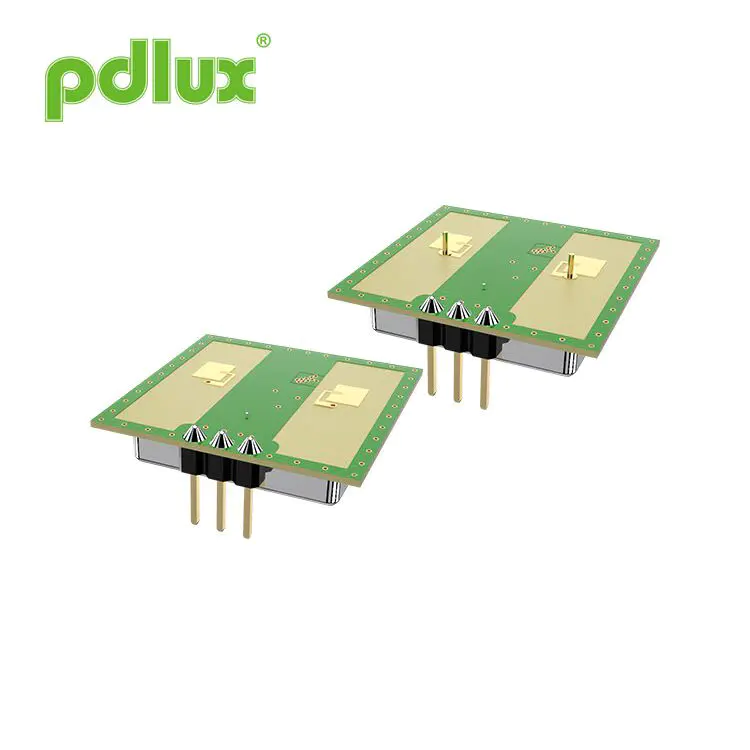

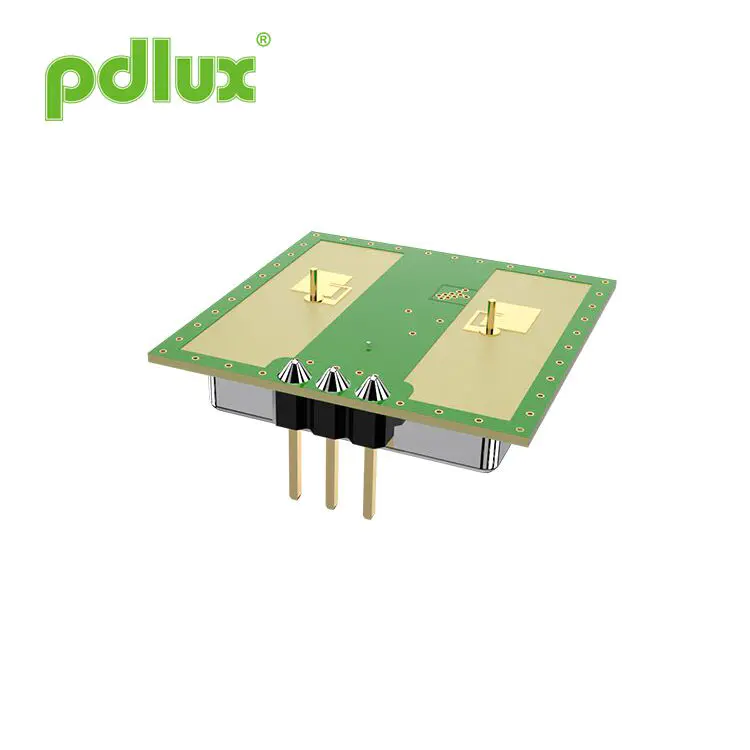

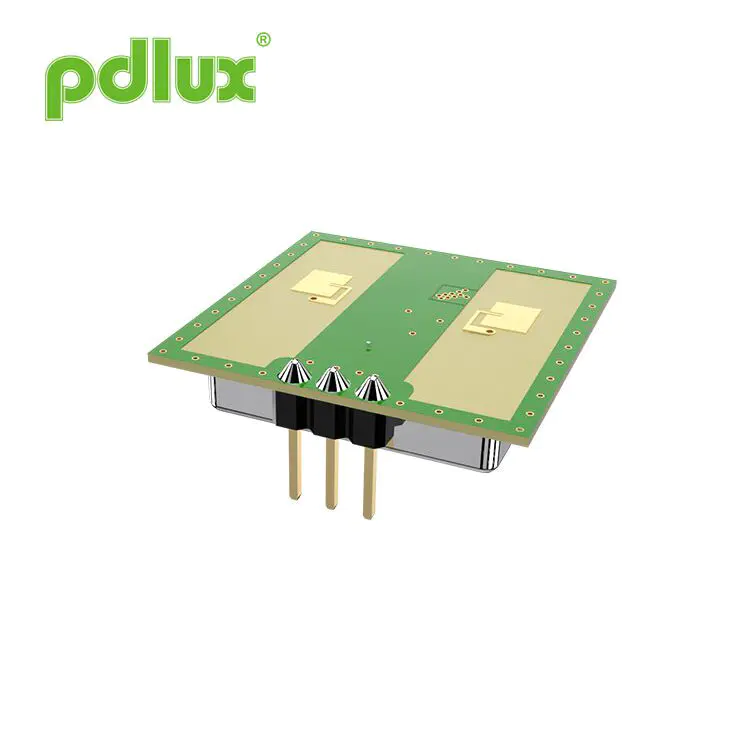

PDLUX PD-V12360A/B K-Band Suuren herkkyys Motion-anturi Smart Switch & Securitylle

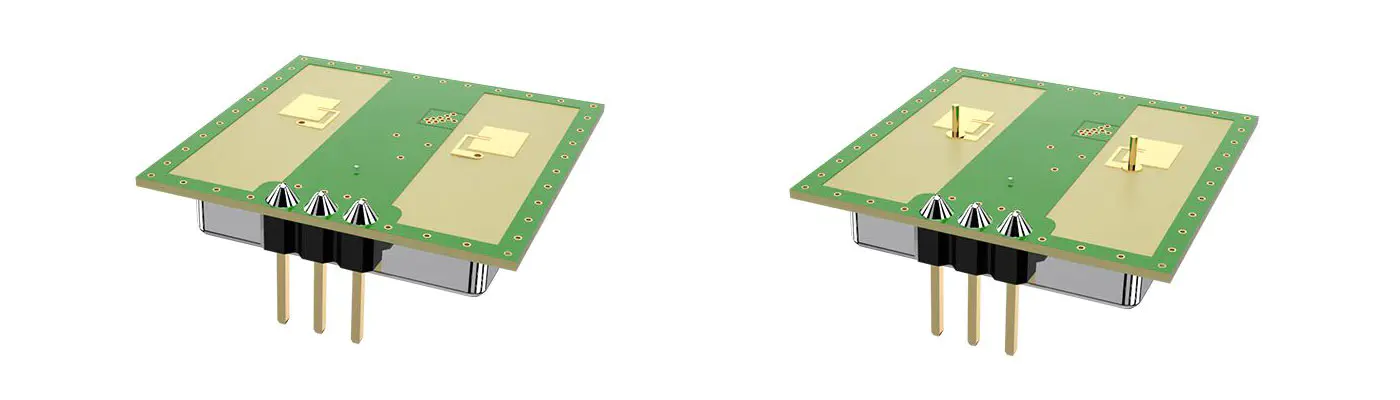

PDLUX PD-V12360A/B K-Band Suuren herkkyys Motion anturi Smart Switch & Securitylle on patentoitu erittäin herkkyysanturi, jonka PDLUX-ryhmän tekninen ryhmä on kehittänyt 360 asteen havaitsemiseen. Tähän sisältyy V12360A ja V12360B. Suorituskykyero A: n ja B: n välillä on erilaisissa havaitsemisväteissä.
Malli:PD-V12360A/B
Lähetä kysely
PD-V12360A/B 24.125GHz: n mikroaalto-liikkeen anturi
Soveltaminen
.Älykäs kytkin
.Seinäkytkin
.Tunkeilija havaitsee
PD-V12360-sarjan anturi on patentoitu erittäin herkkyysanturi, jonka on kehittänyt PDLUX: n tekninen ryhmä K-kaista 360 asteen havaitsemiseksi. Tämä PDLUX PD-V12360A/B K-Band High-herkkyys Motion anturi Smart Switch & Securitylle sisältää V12360A: n ja V12360B. Suorituskykyero A: n ja B: n välillä on erilainen havaitseminen säde. Asennettuna alhaiseen korkeuteen, V12360A: n havaitsemiskulma on suurempi V12360B. V12360A: n 360 asteen havaitsemiskulma on 120 astetta (katso alla olevaan kuvaan), jota voidaan käyttää tuotteiden asentamiseen, joiden korkeus on alle 5 metrit. V12360B: n 360 asteen havaitsemiskulma on 80 astetta, joita voidaan käyttää Tuotteiden asentamiseen alle 10 metrin korkeus. (Katso seuraava kuva). Sen havaitsemisherkkyyden laajennus riippuu signaali-kohinasuhteesta MCU: n käyttäjän ja ohjelman algoritmin suunnittelema vahvistuspiiri. Tämän tyyppisen analogisen anturin leveän ja joustavan levitysalue. Se on edelleen laajalti käytetty.

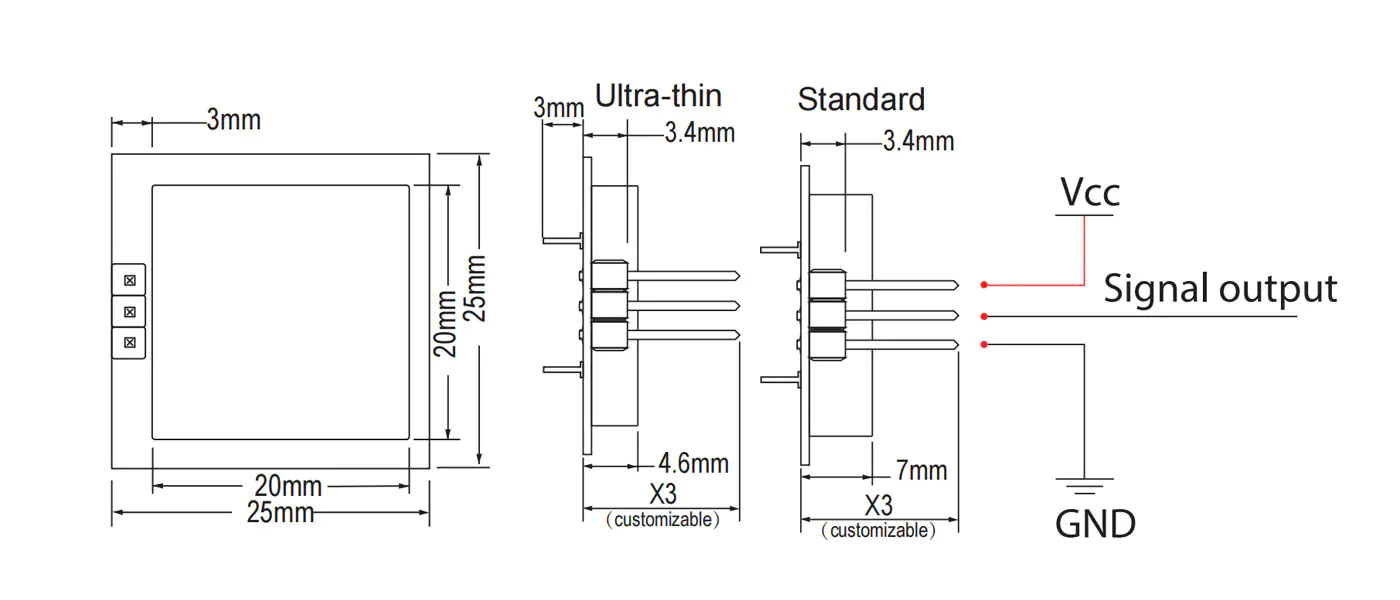

Tuotteiden koko

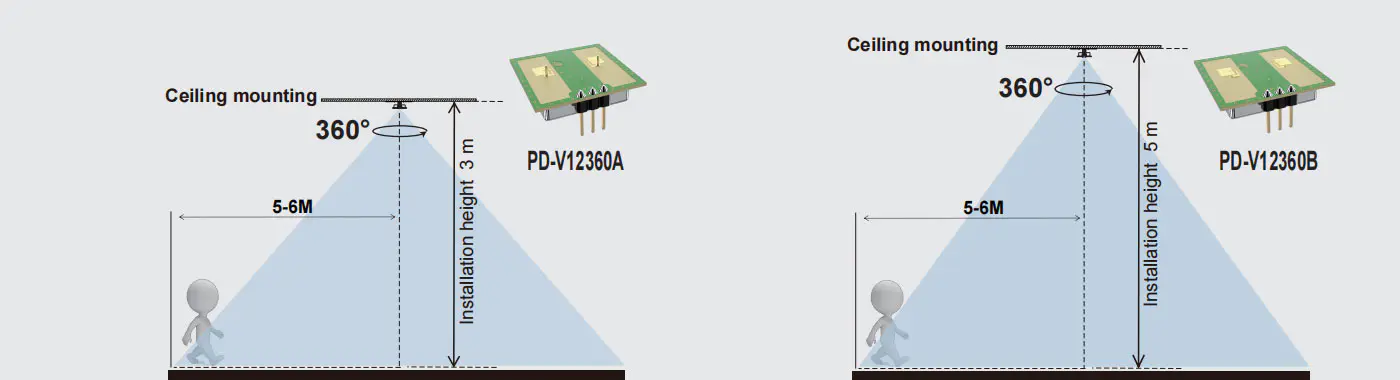

Havaitsemisalue
Tekniset parametrit
| Parametri | Muistiinpanot | Mini | Tyypillinen | Max | Yksiköt |
| Toimitusjännite | VCC | 3.0 | 5.0 | 5.25 | V |
| Nykyinen kulutus | ICC | 20 | 35 | 38 | mehu |
| Käyttötila | PWM: n avulla se voi hallita työvirtaa 3-15 mA: n kohdalla | ||||
| Pulssin leveys | Tppulse | 10 | μs | ||
| Käyttölämpötila | Ylhäältä | -30 ~+85 | ℃ | ||
| Säilytyslämpötila | TSTG | -10 | +60 | ℃ | |
| Vakaa aika |
|
<5 | μsec | ||
| Melu |
|
3.5 | 4.0 | 4.5 | mvrms |
| Taajuusasetus | f | 24.000 | 24.125 | 24.250 | GHz |
| Säteilyteho (Authp) | Pistää | <2,0 | <2,5 | <3,0 | MW |
| Ympäristön varastointi | 45%~ 65% | Rh | |||
VAROITUS: Varsinainen havaitsemisalue liittyy piirin signaalin monistusvahvistukseen, PCBA: n kokonaisasetukseen ja MCU: n kynnysarvo.
HUOMAUTUS1: Säteilty päästöt on suunniteltu täyttämään FCC- ja CE -säännöt.
Huomautus2: Vastaanotettu signaalin voimakkuus (RSS) mitataan kokonaisprosenttien kokonaismenoa 70 dB.
Huomautus3: Melujännitteet mitataan 10 Hz: stä 100Hz: iin lähtöportissa, anechoic -kammion sisällä. Note4: Pulssin toiminta
Erityinen muistutus
Koska piirilevy on vain 0,52 mm. Liiallisen sivuttaisvoiman levittäminen nastaihin voi aiheuttaa kuparikalvon murtumisen. Aiheuttava anturin toimintahäiriöt.
