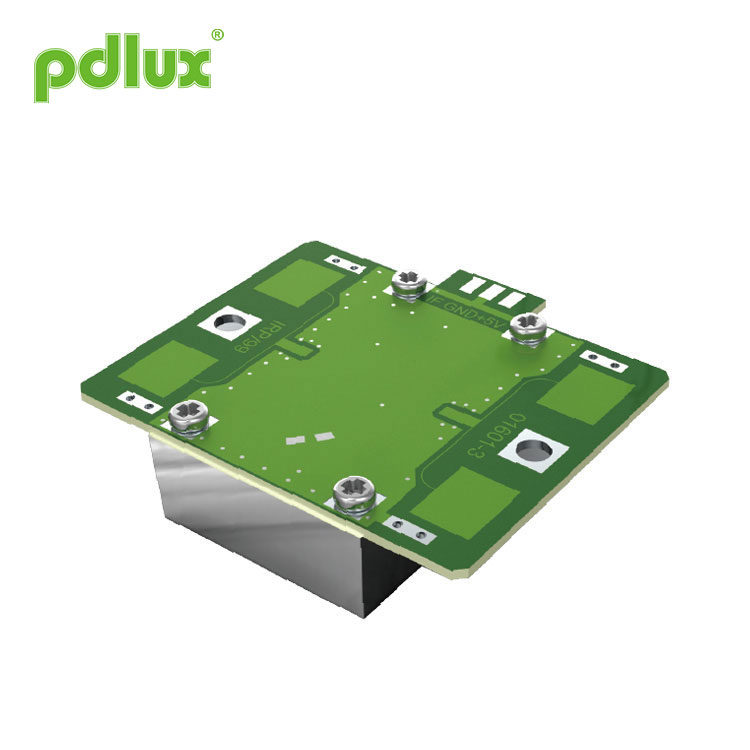

PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli
PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli on X-kaistainen Bi-Static Doppler -lähetinvastaanotinmoduuli. Seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli voi parantaa sen etusignaalin vastaanottokykyä ja vähentää sivuseinän reunaa. Sen suorituskyky on parempi kuin markkinoilla olevat anturit.
Malli:PDLUX PD-V9
Lähetä kysely
PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli
PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli - Älykäs kytkin - Seinäkytkin - Tunkeilijoiden havaitseminen Ominaisuus ja etu
- Matala langaton teho |
Standardin EN 300440-V2.1.1㠀 EN 62479：2010, RED-direktiivin 2014/53 / eu mukaisesti
FCC: n osan 15.249 mukaan |
|
Antennikeilakuvio
|
Size of PDLUX PD-V9 -seinäasennus 10,525 GHz: n mikroaaltotunnistinmoduuli
|
| Parametri | Huomautuksia | Min | Tyyppi | Maks | Yksiköt | ||||||
| Taajuuden asetus | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Säteilyteho (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Asettumisaika |
|
5 | 10 | 20 | EcSek | ||||||
| Vastaanotettu signaalin voimakkuus | 2 | 150 | 200 | 250 | PVp-s | ||||||
| Melu | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Syöttöjännite |
|
4.75 | 5.00 | 5.25 | V (impulssivirtalähde) | ||||||
| Nykyinen kulutus |
|
10 | 12 | 14 | mA | ||||||
| Pulssin toistotaajuus | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Pulssin leveys | 4 | 10 | 20 | 30 | EcSek | ||||||
| Käyttölämpötila |
|
-15 | 22 | 55 | ℃ | ||||||
| Paino |
|
7.5 | 8 | 8.5 | g | ||||||
Huom.1: Säteilevät päästöt on suunniteltu vastaamaan FCC: n sääntöjä.
Note2:The Vastaanotettu signaalin voimakkuus(RSS) is measured at the total 1 Ways path loss of 70dB.
Huomautus 3: Melujännitteet mitataan 10 Hz: stä 100 Hz: iin lähtöportissa, kaiuttoman kammion sisällä.
Huom.4: Pulssikäyttö
