Zero Crossing -tekniikan infrapunatunnistin

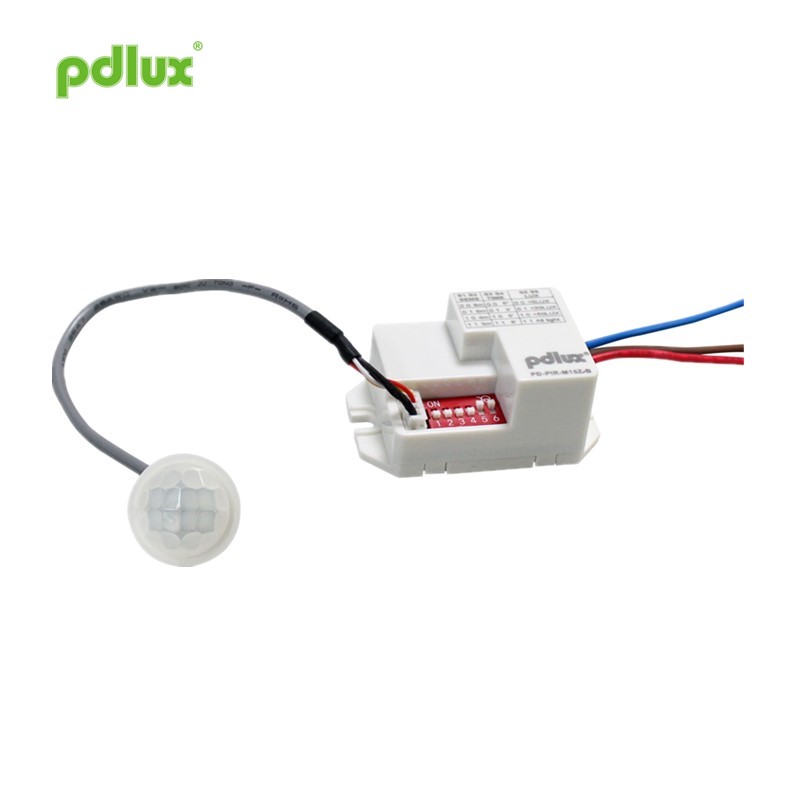

PD-PIR-M15Z-B-infrapuna-anturin ohje

Yhteenveto

Zero Crossing Technology Infrared Sensor on digitaalinen tekniikka infrapunatunnistimen uusimmasta versiosta. Ota käyttöön juuttumisen estävä SMD-infrapunatunnistin. Finier-linssi on myös varustettu tunnistustilan osoittimella ja valoherkällä anturilla. Zero Crossing -teknologian infrapunatunnistin käyttää digitaalista tarkkaa laskutoimitusta sinimuotoisen aallon nollapistekytkintekniikalla, jolla on vahva impulssivirta ja joka ei ole verrattavissa perinteisiin tuotteisiin. Voidaan kiinnittää mihin tahansa eri kuormaan. Katso lisätietoja seuraavasta johdannosta.

Toiminto

Nollaristintekniikan infrapunatunnistimen tekniset tiedot

Virtalähde: 220-240 VAC 50Hz / 60Hz
100-130 VAC 50Hz / 60Hz
Kaikki kuormat: 1200 W maks. 220 - 240 VAC
600 W Enintään 100-130 VAC
Ylijännite: 50A / 500μS
Tunnistuskulma: 100 °
Käyttölämpötila: -20 ~ + 40 ° C
Työskentelykosteus: â ‰ ¤93% RH

Anturitiedot

Sovellus

Zero Crossing -tekniikan infrapunatunnistinta voidaan käyttää minkä tahansa tuotteen kanssa tai se voidaan asentaa ja käyttää itsenäisesti. Asennusmenetelmiä on kaksi: seinä ja katto.
Lisää esim. Anturi normaalista valaistuksesta automaattiseen anturilamppuun.

Liitäntäkaapeli 1. Yhdistä ruskea ja sininen virtalähteeseen; 2. Yhdistä punainen ja sininen kuormaan.

Huomio
- Asentajalla tulee olla sähköasentaja tai asiaankuuluva kokemus;
â— Älä asenna tätä laitetta paikkoihin, jotka ovat alttiina suoralle auringonvalolle, missä virta ja lämpötila vaihtelevat merkittävästi, kuten ilmastointi ja lämmitys;
â— Älä valitse keinuvia esineitä asennuksen pohjaksi;
- Tunnistusalueen edessä ei saa olla esteitä tai liikkuvia esineitä, jotka vaikuttavat sen havaitsemiseen.
- Mitä korkeampi ympäristön lämpötila, sitä alhaisempi anturin herkkyys! Nimellinen tunnistusetäisyys käsikirjassa on etäisyys, kun ympäristön lämpötila on 22–24 ° C.
Tehtaalla herkkyys on asetettu 6 metriin.

Huomautus
1. Osoita sensorin linssiosa kohti paikkaa, jossa ihmiskeho yleensä liikkuu.
2. linssiosa on asennossa, johon luonnonvalo saavuttaa, jotta linssin sisällä oleva valoherkkä anturi havaitsee paremmin ympäristön valaistuksen.
HUOMAUTUS: Ihmisen kehon korkeus on erilainen, liikkumisnopeus on erilainen, myös herkkyys on erilainen. Liikkumisnopeus on 1,0 - 1,5 m / s. Jos henkilön koko ja liikkumisnopeus muuttuvat, muuttuu myös tunnistusetäisyys.

HUOMIO:
Kun aloitat anturituotteen ensimmäisen käytön, sinun on kiinnitettävä huomiota seuraaviin seikkoihin:
Ensimmäisen virran on odotettava 30 sekuntia, pysyttävä poissa paikasta, jossa anturi havaitsee. Kun valo on sammutettu automaattisesti, ihmiskeho siirtyy anturin havaintoalueelle ja liikkuu normaaliin liikesuuntaan. Anturi voi havaita ja hallita kuormaa aloittaakseen työskentelyn.
2.LUX: n, viiveajan ja herkkyyden säätötavoista, katso käyttö, katso A-, B- ja C-kaavioiden sisältö.

Kun käytät tätä tuotetta, säädä herkkyys haluamaasi asentoon. Älä säädä herkkyyttä maksimiin, jotta tuote ei toimisi normaalisti väärän toiminnan takia. Pienien eläinten aiheuttamat liikkeet ja häiriöt sähköverkosta voivat aiheuttaa tuotteen toimintahäiriöitä.
Kun tuote ei toimi normaalisti, yritä vähentää herkkyyttä asianmukaisesti ja testaa sitten.

Tämä käyttöopas on tuotteen ohjelmoinnin sisältö, emme ilmoita siitä erikseen. Käyttöohjeen sisällön kopioiminen mihinkään muuhun tarkoitukseen ilman yrityksen lupaa on ehdottomasti kielletty.
