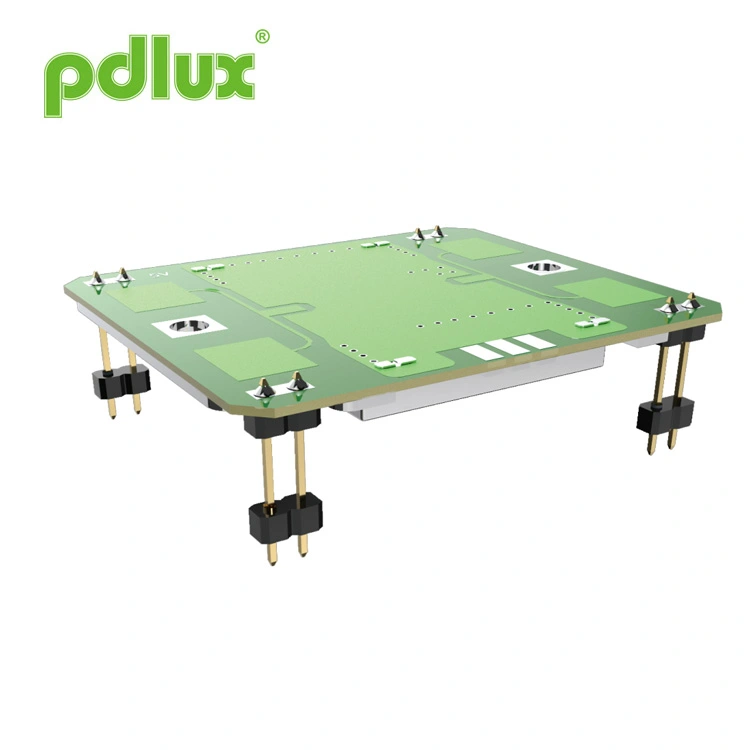

10,587 GHz:n turvamikroaaltotutka-anturimoduuli

Pdlux on 10,587 GHz:n turvallisuus-mikroaaltotutka-anturimoduulin oma toimittaja, joka toimii X-kaistalla (10,525-10,687 GHz, taajuus muokattavissa alueittain). Patch-antennin, DRO:n, pienen virrankulutuksen ja kompaktin koon ansiosta se tarjoaa sekä laajakulmaisen (H-taso) että kapeakulmaisen (E-taso) havaitsemisen joustavaa asennusta varten. Tehonkulutusta voidaan edelleen vähentää PWM-tilan avulla. RoHS-yhteensopiva, se soveltuu turvajärjestelmiin, automaattioviin, liikevalaistukseen, IoT:hen ja nopeusantureille.

Malli:PD-V9H

Lähetä kysely

X-kaistaiset Doppler-anturit

PD-V9H

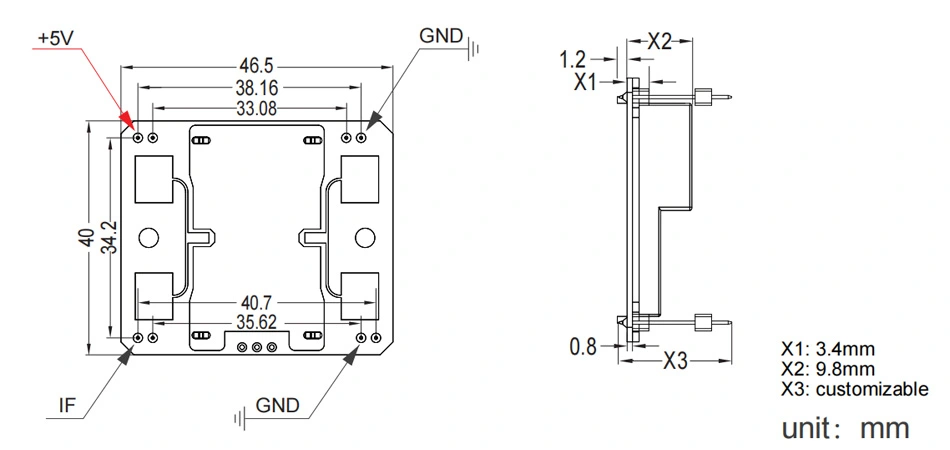

Koko

SIZE

Ominaisuudet

- Taajuusasetus: 10.587GHz ±10M
- Mukaan lukien Patch Antenna
- DRO: Dilectric Resonator Oscilato
- Alhainen tasavirtavirta
- Pieni koko
- RoHS-yhteensopivuus

Tekniset tiedot

Tuote	Tekniset tiedot
Taajuusasetus	10.587GHz ±10M
Kunto	Ta = +25 C, Vin = +5 VDC
Käyttöjännite	+5,0 ± 0,5 VDC
Käyttövirta	<32 mA tyyppi.
Lähtöteho	20 mW (13 dBm) E.I.R.P. tyyppi
Taajuuden vakaus	±5 MHz max. (Ta: -30 - +55 C)
Paluuhäviön herkkyys	-90 dBc tyyppi.
Toinen harmoninen emissio	-40 dBm alue
Antennin keilanleveys (-3 dB)	E-lentokone	36 astetta nom. (Oreettinen täysi kulma 72 astetta)
	H-lentokone	72 astetta nom. (Oreettinen täysi kulma 144 astetta)
RF-liitäntä	Patch antenni
Lämpötila-alue	-30 - +55 C (normaali käyttöalue), -40 - +80 C (maksimi käyttöalue)
noudattamista koskeva asetus	-30 ETS 300 440

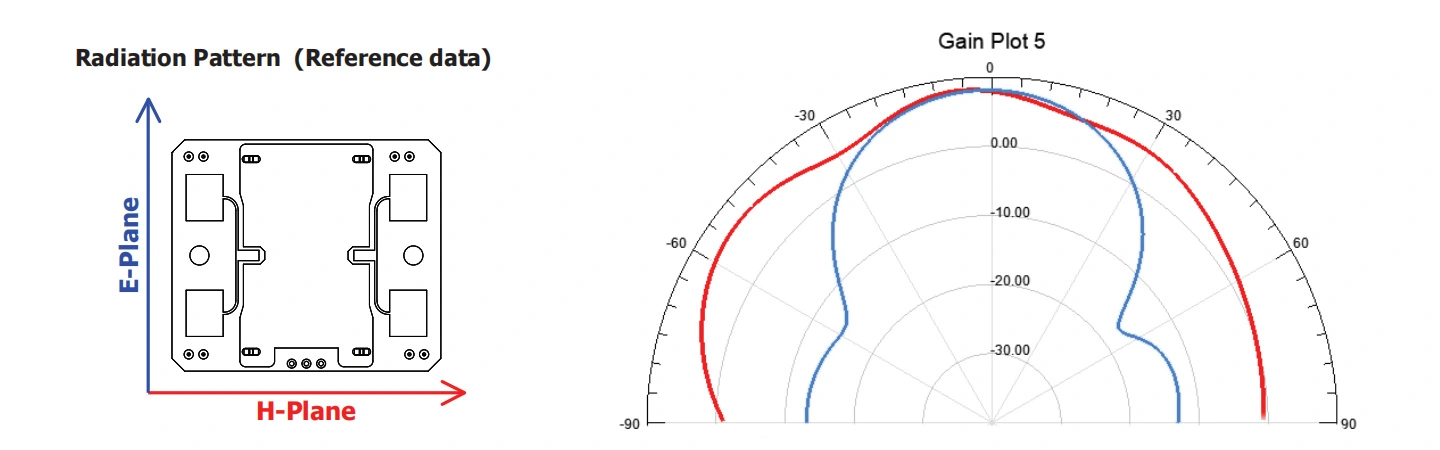

Säteilykuvio

Lyhyt esittely

PD-V9-sarjan kirkkausanturi toimii X-kaistalla. Toimintataajuus on taajuusalueella 10,525 GHz to 10,687 GHz. Käyttäjien on tehtävä ostoksia mukauttamisen perusteella sen maan taajuusmääräysten mukaisesti, jossa se on sijaitsee. Esimerkiksi 10,525 GHz, 10,587 GHz, 10,687 GHz. PD-V9-sarjan antureita käytetään laajalti turva- ja valvontatehtävissä sovellustuotteet, automaattiset ovianturit, mobiilitunnistinvalot, IoT-anturit, nopeusanturit ja erilaiset mobiilitunnistimet tuotteita.
Anturissa on H-Plane suuren kulman tunnistus ja Eplan pienen kulman tunnistus. Käyttäjät voivat kiinnittää anturin eri kulmiin kuten tarvitaan käytön aikana. ikään kuin käyttäjät haluavat anturin toimintavirran olevan mahdollisimman pieni, voit asettaa virransyöttötilan anturi PWM-tilaan (käyttöjakso), mikä voi vähentää tehokkaasti käyttövirtaa.

MAHDOLLISIA ONGELMIA TAPAHTUNUT

Kun käyttäjät kohtaavat seuraavat ongelmat käyttäessään tai vaihtaessaan suoraan alkuperäistä anturia.
1. Ensimmäinen käyttökerta:
Kun käytät PD-V9-sarjan anturia ensimmäistä kertaa ja havaitset korkean tai riittämättömän herkkyyden, sinun tulee Tarkista ensin vahvistuspiirin vahvistusasetustila. Ja onko MCU:n käyttämä laskentamenetelmä signaalien käsittelyyn on sopiva. Yleisesti ottaen ratkaisun löytäminen on helppoa.

2. Mahdollisia ongelmia, joita voi ilmetä vaihdettaessa suoraan aiemmin käytettyjä antureita:
Kun aiemmin käytettyjä antureita vaihdetaan suoraan, voi esiintyä myös korkean herkkyyden ja alhaisen herkkyyden ongelmia, jotka voivat olla helposti ratkaistava. Pelkkä vahvistuspiirin lisääminen tai vahvistuspiirin vahvistuksen pienentäminen riittää. Ei tarvitse harkitse MCU:n signaalinkäsittelyalgoritmia.

Aloittelija saattaa tarvita apua käytettäessä:
Jos kohtaat vaikeuksia PD-V9-sarjan antureiden käytössä ja tarvitset apua. Voit ottaa meihin yhteyttä sähköpostitse. Yleisesti ottaen vastauksia voidaan saada.

Tuotteen esittely:
PDLUX voi tarvittaessa muokata ja parantaa tuotteen esittelyä milloin tahansa. Kaikille ei välttämättä tiedoteta ajoissa.
