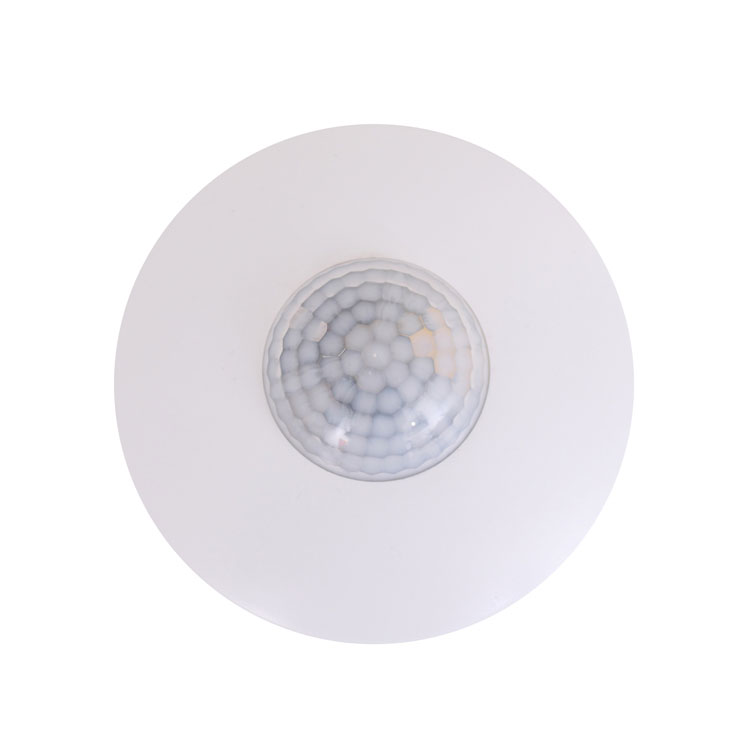

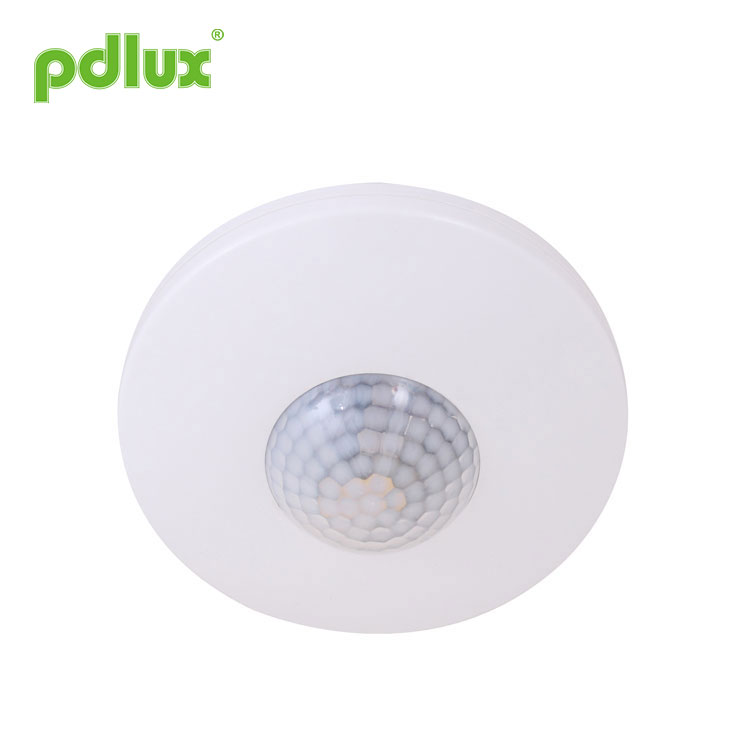

Kattoon kiinnitysanturi
Seuraavassa on johdatus kattoon kiinnitysanturiin. Toivon auttavan sinua ymmärtämään kattoasennusanturia paremmin.
Malli:PD-PIR150D
Lähetä kysely
Yhteenveto
Se kokoaa yhteen automatismin, kätevät turvalliset, energiaa säästävät ja käytännölliset toiminnot. Yksi sisällä oleva ilmaisin muodostaa laajan havaintokentän, se käyttää ihmisestä peräisin olevaa infrapunaenergiaa ohjaussignaalin lähteenä, se voi käynnistää kuorman heti, kun se tulee havaintokenttään. Se tunnistaa päivän ja yön automaattisesti. Se on helppo asentaa ja käyttää laajasti. Tämä on tähän mennessä edistynein PIR-anturi, joka on ohut ja digitaalinen. Se ottaa käyttöön digitaalisen älykkään pyrosähköisen infrapuna-anturin, jotta piirin suorituskyky on vakaampi, virhetoiminta pienempi, herkkyys korkeampi, vikaprosentti pienempi, valmiustilan virrankulutus heikompi ja signaalien resoluutio vahvempi.
Tekniset tiedot
|
Virtalähde: 220-240VAC, 50Hz Nimelliskuormitus: 800W Max.tungsten 150W Max.loisteputki & LED Aika-asetus: 8±2s ~ 8±2min (säädettävä) Valonsäätö: <10LUX ~ 2000LUX (säädettävä) Tunnistuskulma: 360o (kattoasennus) Tunteva liikenopeus: 0,6-1,5 m/s |
Tunnistusalue: 1-5m (säde) (kattoasennus) (säädettävä) 10m max. (seinäasennus) (säädettävä) Asennuskorkeus: 2,5-3,5 m (kattoasennus) 1,7-2,5 m (seinäasennus) Käyttölämpötila: -10°C ~ +40°C IP20 |
Anturin tiedot
Toiminto
Tunnista päivä ja yö automaattisesti. Voit säätää ympäristön valoa toiveidesi mukaan: kun käännät asentoon SUN (max), se toimii päivällä ja yöllä. Kun käännät asentoon MOON (min), se toimii vain alle 10LUXin olosuhteissa. Mitä tulee säätöön, katso testaustapa.
Tunnistusetäisyys voidaan asettaa asennuspaikan ja tunnistuskentän mukaan.
Aikaviivettä lisätään jatkuvasti: kun se vastaanottaa toisen induktiosignaalin ensimmäisen induktorin jälkeen, se laskee ajan vielä kerran jäljellä olevalla ensimmäisen aikaviiveen perusarvolla. (Asettaa aika)
Aikaviiveen säätö: se voidaan asettaa toiveidesi mukaan. Minimi on 8±2sek; maksimi on 8±2min.
| (1) Tunnistusalueen asetus (herkkyys) | |
|
Säädä tunnistusaluetta. Käännä myötäpäivään lisätäksesi sitä ja kääntämällä vastapäivään vähentääksesi sitä. Se on 1 m, kun käännä mini, ja se on 5 m, kun käännä max. |
|
HUOMIO:Kun käytät tätä tuotetta, säädä herkkyys sopivaan asentoon, älä säädä herkkyyttä maksimiin, jotta tuote ei toimi normaalisti väärän liikkeen vuoksi. Koska herkkyys on liian korkea, huomaat helposti väärän liikkeen tuuli puhaltaa lehtiä ja verhoja, pieniä eläimiä ja väärää liikettä sähköverkon ja sähkölaitteiden häiriöiden takia. Kaikki ne johtavat tuote ei toimi normaalisti! Kun tuote ei toimi normaalisti, yritä alentaa herkkyyttä asianmukaisesti ja testaa se sitten.
|
|
| (2)Ajan asetus | |
|
Säädä kuormitustyön aika-asetusta. Käännä myötäpäivään lisätäksesi sitä ja kääntämällä vastapäivään vähentääksesi sitä. Aika-asetus on noin 8±2min, kun käännät maksimiasentoon, ja aika-asetus on noin 8±2sek, kun käännät min. |
|
HUOMAUTUS:Kun valo sammuu automaattisesti, kestää 1 sekunti ennen kuin anturi on valmis havaitsemaan uuden liikkeen, eli vain 1 sekunnin kuluttua havaittu signaali voi syttyä automaattisesti.
Se on tarkoitettu pääasiassa viiveajan säätämiseen signaalin havaitsemisesta ja valon automaattisesta käynnistymisestä valon automaattiseen sammumiseen. Voit määrittää viiveajan käytännön tarpeidesi mukaan. Mutta viiveaikaa kannattaa pienentää energiansäästön vuoksi, sillä mikroaaltotunnistimella on jatkuva tunnistustoiminto, eli ennen viiveajan umpeutumista havaittu liike käynnistää ajastimen uudelleen ja valo jää palamaan. vain, jos havaitsemisalueella on ihminen.
|
|
| (3) Valonsäätöasetus | |
|
Säädä työvalo. Käännä myötäpäivään lisätäksesi sitä ja kääntämällä vastapäivään vähentääksesi sitä Käännettäessä mini, se toimii vain valosäätimen alle noin 10LUX, kun käännetään max -asentoon, se voi toimia millä tahansa valosäätimellä. |
Kytkentä-johtokaavio
|

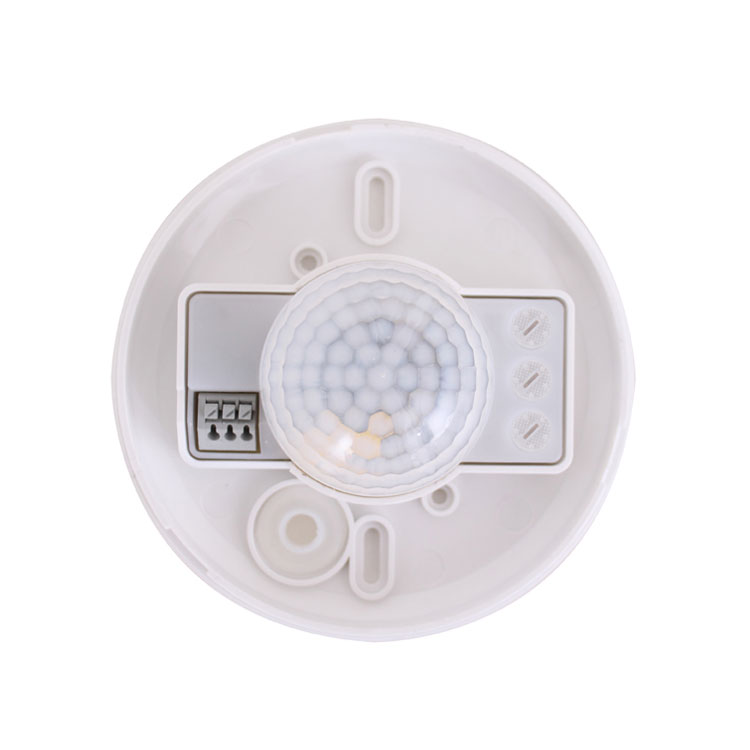

Asennusohje (1) Katkaise virta ennen asennusta; (2)Kierrä yläkantta vastapäivään ja irrota se, kiristä pohjakannen kiinnitysruuvit; (3) Asenna pohjakansi valittuun kohtaan ruuvilla (kuten①); (4) Kytke virtajohto ja kuormajohto liitäntäjohtokaavion mukaan anturin liitäntälinjasarakkeeseen; (5) Paina anturin yläkansi ja kierrä sitä kiristämällä myötäpäivään (kuten②), asennus on valmis. |
 |
Testata
1. Käännä LUX-nuppia myötäpäivään maksimiasentoon (SUN). Käännä ajan nuppia vastapäivään minimiin. Kierrä anturinuppia myötäpäivään maksimiasentoon.
2. Virta kytketty, kuormitusohjattu alkaa toimia ja lakkaa toimimasta 8±2 sekuntia myöhemmin, kun jatkuvaa signaalia ei havaita.
3. Kun kuorma on havaittu, se toimii ja merkkivalo palaa ja lakkaa toimimasta 8±2 sekuntia myöhemmin, kun jatkuvaa signaalia ei havaita. Ja jos signaali havaitaan 4 sekuntia myöhemmin, kuorman pitäisi alkaa toimia ja ilmaisin palaa ja lakkaa toimimasta 8±2 sekuntia 2 sekuntia myöhemmin, kun jatkuvaa signaalia ei havaita.
4. Käännä LUX-nuppia vastapäivään minimiin. Jos se testataan yli 10LUX:n olosuhteissa, kuorman ei pitäisi toimia sen jälkeen, kun induktiokuorma lakkaa toimimasta; mutta jos peität tunnistusikkunan läpinäkymättömillä esineillä (pyyhe jne.), kuorma toimii. Jos induktiosignaaleja ei ole, kuorman pitäisi lakata toimimasta 8±2 sekunnin kuluessa.
Huomautus
Sähköasentajan tai kokeneen miehen tulee asentaa.
Vältä sen asentamista levottomiin esineisiin.
Havaintoikkunan edessä ei saa olla esteitä ja liikkuvia esineitä, jotka vaikuttavat havaitsemiseen.
Vältä sen asentamista lähelle ilman lämpötilan muutosvyöhykkeitä, kuten ilmastointi, keskuslämmitys jne.
Turvallisuutesi vuoksi älä avaa kantta, kun löydät vetokoukun asennuksen jälkeen.
Jos tuotteen ja ohjeen välillä on eroja, katso ensisijaisesti tuotetta.
Joku ongelma ja ratkaistu tapa
Kuorma ei toimi:
a. Tarkista, että virta- ja kuormaliitäntä on oikein.
b. Tarkista, onko kuorma hyvä.
c. Tarkista, kiihdyttääkö näyttövalo nopeutta havaittuaan.
d. Tarkista, että työvalo vastaa valosäädintä.
Herkkyys huono:
a. Tarkista, onko tunnistusikkunan edessä esteitä signaalien vastaanottamiseksi.
b. Tarkista, onko ympäristön lämpötila liian korkea.
c. Tarkista, onko signaalilähde tunnistuskentissä.
d. Tarkista, että asennuskorkeus vastaa ohjeessa ilmoitettua korkeutta.
e. Tarkista, onko liikesuunta oikea.
Anturi ei voi sulkea kuormaa automaattisesti:
a. Tarkista, näkyykö tunnistuskentissä jatkuvia signaaleja.
b. Tarkista, onko aika-asetus asetettu pisimmälle.
c. Tarkista, että teho vastaa ohjetta.
d. Tarkista, onko lämpötilan muutos selvästi lähellä anturia, kuten ilmastointi tai keskuslämmitys jne.
● Vahvista asennuksella.
● Turvallisuussyistä katkaise virta ennen asennusta ja irrotusta.
● Valmistaja ei ota mitään vastuuta virheellisestä käytöstä aiheutuneista menetyksistä.
Olemme sitoutuneet edistämään tuotteiden laatua ja luotettavuutta, mutta kaikilla elektronisilla komponenteilla on tietty todennäköisyys jäädä tehottomiksi, mikä aiheuttaa ongelmia. Suunnittelussa olemme kiinnittäneet huomiota redundanttisiin malleihin ja omaksuneet turvallisuuskiintiön ongelmien välttämiseksi.
Tätä ohjetta ei saa kopioida muihin tarkoituksiin ilman lupaamme.
