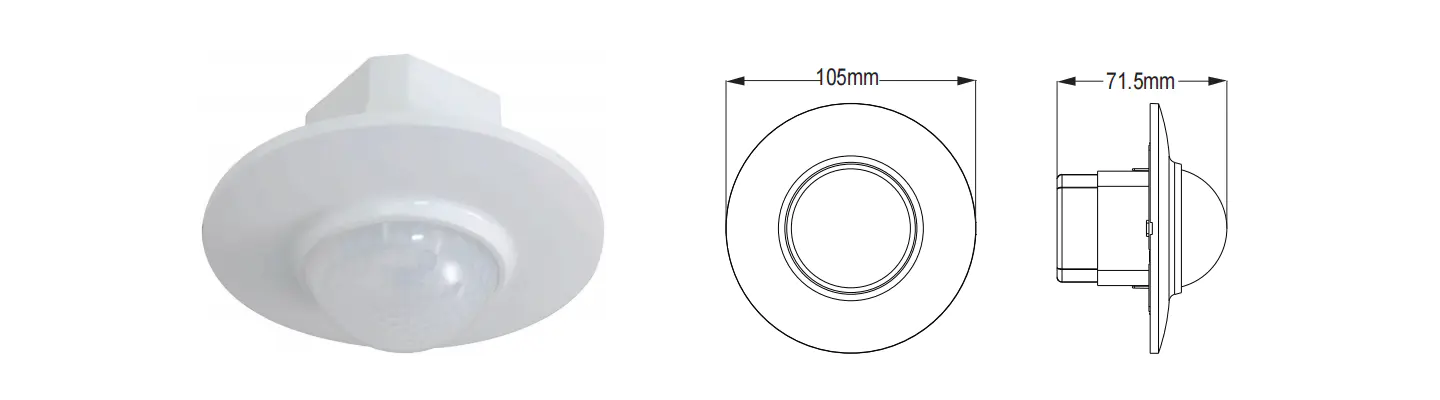

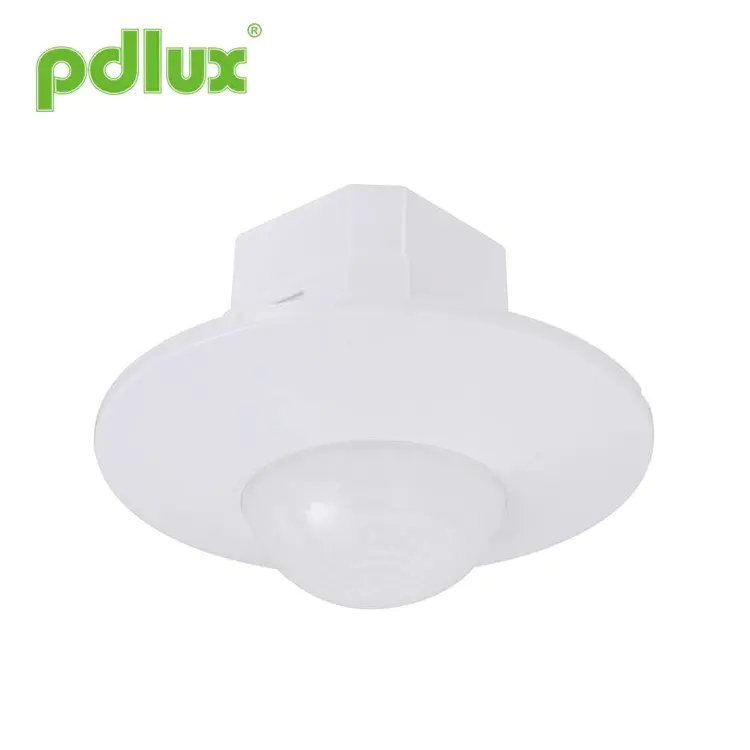

PD-PIR200A 360° kattoon tarkoitettu infrapunaliiketunnistin
Tuote on uusi energiaa säästävä kytkin, jossa on hyvä herkkyysilmaisin, integroitu piiri ja SMT. Se kokoaa yhteen automatismin, kätevät turvalliset, energiaa säästävät ja käytännölliset toiminnot. Yksi sisällä oleva ilmaisin muodostaa laajan havaintokentän, se käyttää ihmisen infrapunaenergiaa ohjaussignaalin lähteenä ja voi käynnistää kuorman heti, kun se tulee havaintokenttään. Se tunnistaa päivän ja yön automaattisesti. Se on helppo asentaa ja käyttää laajalti, sillä siinä on tehonäytön ja tunnistusnäytön toiminnot.
Lähetä kysely
Yhteenveto
Tekniset tiedot
| Virtalähde | 220-240VAC/100-130VAC | Virran taajuus | 50/60 Hz |
| Resistiivinen kuorma | 1200W max. 230V/600W max. 110V | Ajan asetus: | min: 8±3sek max: 7±2min (säädettävä) |
| Havaintokulma | 360º | Tunnistusalue (22°C) | Max 8m (halkaisija) (säädettävä) |
| Valon ohjaus | <3LUX-päivänvalo (säädettävä) | Työlämpötila | -10°C ~ +40°C |
| Virrankulutus | 0,45 W (staattinen 0,1 W) | Asennuskorkeus | 2,5-3,5 m |
| Liikenopeuden havaitseminen | 0,6-1,5 m/s | Toimiva kosteus | <93 %RH |
Huomautus: Kun eri kuormia käytetään rinnakkain, on välttämätöntä ymmärtää täysin järjestelmän ominaisuudet kuormitus, ja kuorma, jossa on erityisen suuri käynnistysvirta, aiheuttaa ennenaikaisen vaurion releelle induktorin sisällä. Jos käytössä olevasta kuormasta on paljon epävarmuutta, päivitetään versio, joka on erityisesti suunniteltu kestämään kytkentävirtaa, voidaan räätälöidä.

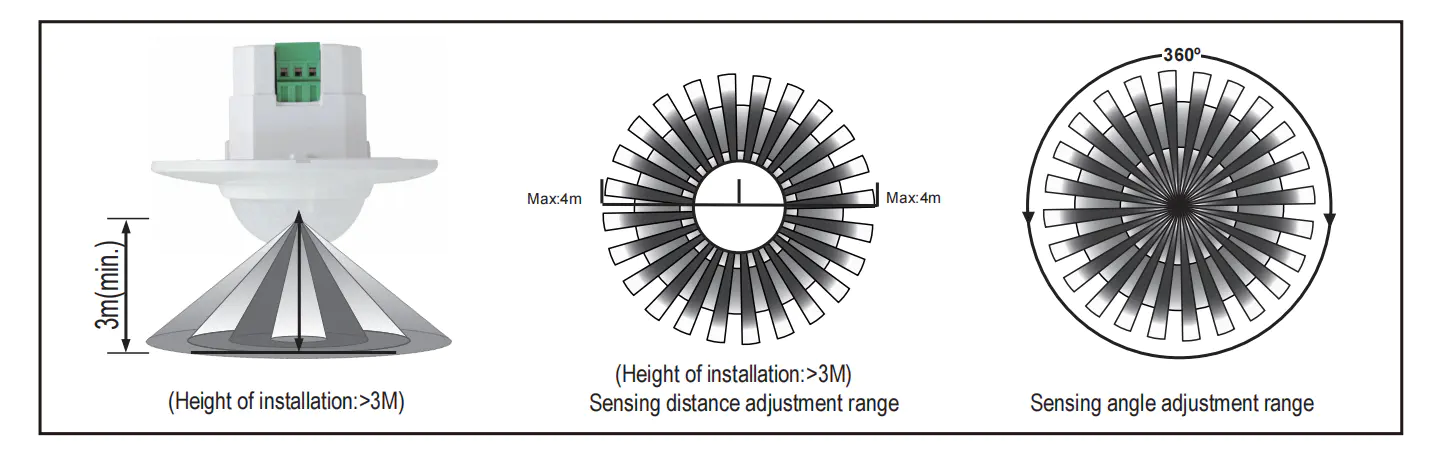

Anturin tiedot
Toiminto
· Tunnistusalue voidaan asettaa asennuspaikan ja tunnistuskentän mukaan.
· Tunnistus näyttää: LED vilkkuu kaksi kertaa sekunnissa signaalin vastaanottaessa.
· Aika-asetusta lisätään jatkuvasti: kun se vastaanottaa toisen induktiosignaalin ensimmäisen induktorin jälkeen, se laske aika vielä kerran loput ensimmäisestä perusasetuksesta. (Aseta aika)
·Ajan asetuksen säätö: se voidaan asettaa toiveidesi mukaan. Minimi on 8±3 sekuntia; maksimi on 7±2min.

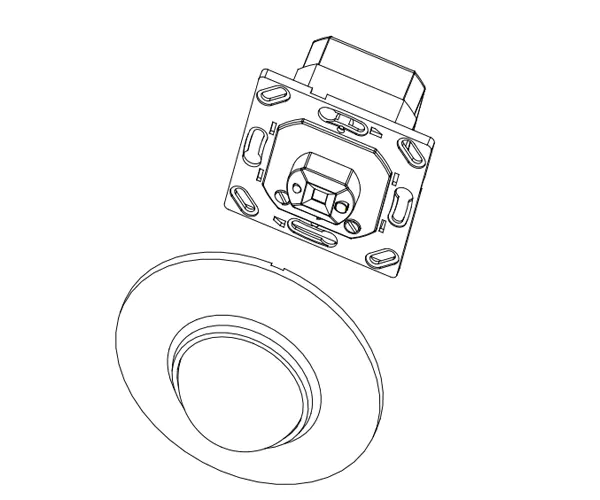

Asennus
(2)Avaa anturi seuraavan kuvan mukaisesti, irrota anturipaneeli.
(3) Liitä virta- ja kuormitusjohto anturin liitäntänapaan kytkentäkuvan mukaisesti;
(4)Nuppiasetuksen mukaan LUX,TIME,SENS;
(5) Kiinnitä anturi oheisen kuvan mukaisesti liitäntärasiaan, painike sen paneelissa ja sitten voit kytkeä virran päälle testaamaan.

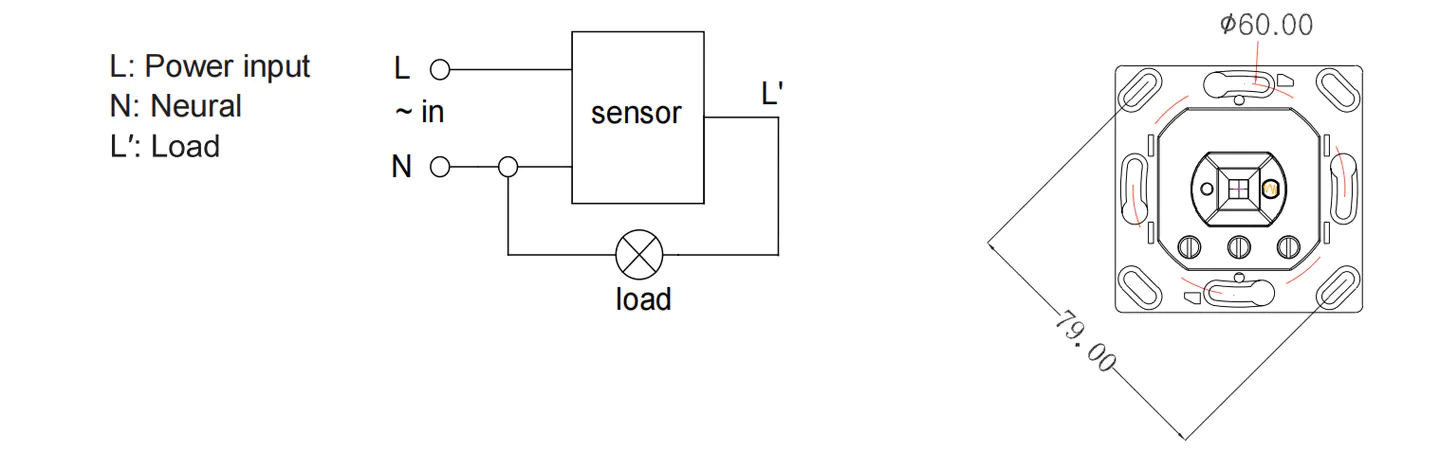

Kytkentä-johtokaavio

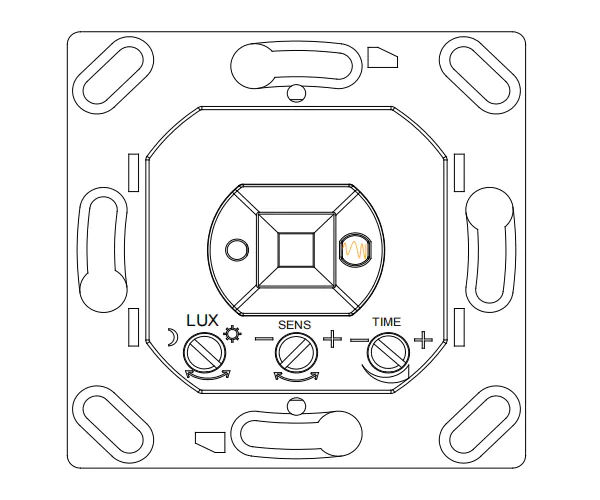

Kytkentäkaavio (katso oikea kuva) Testi
.Käännä aikanuppi myötäpäivään minimiin.
·Kuorma ei toimi, kun kytket virran päälle.5-10 sekunnin kuluttua kuorma toimii ja LED vilkkuu kahdesti sekunnissa. Jos induktiota ei ole, kuorman pitäisi lakata toimimasta 5-30 sekunnin kuluessa ja LEDin pitäisi sammua;
·Jos se on järkevää 5-10 sekuntia myöhemmin sammumisen jälkeen, latauksen pitäisi toimia ja vilkkumisnopeus on kaksi kertaa sekunnissa, kuorma lakkaa toimimasta 5-15 sekunnissa.
·Kääntää LUX-nuppia myötäpäivään minimiin. Jos se testataan alle 3LUX:n olosuhteissa, kuorman ei pitäisi toimia sen jälkeen, kun induktiokuorma on lakannut toimimasta; mutta jos peität tunnistusikkunan läpinäkymättömillä esineillä (pyyhe jne.), kuorma toimii. Jos induktiosignaaleja ei ole, kuorman pitäisi lakata toimimasta 5-15 sekunnin kuluessa.
HUOMIO: Kun käytät tätä tuotetta, säädä herkkyys sopivaan asentoon, älä säädä herkkyyttä maksimiin, jotta tuote ei toimii normaalisti väärän liikkeen aiheuttamana. Koska herkkyys on liian korkea, huomaat helposti väärän liikkeen tuulen puhaltamalla lehtiä ja verhoja, pieniä eläimiä ja väärän liikkeen sähköverkon ja sähkölaitteiden häiriöillä. Kaikki ne johtavat tuote ei toimi normaalisti!
Kun tuote ei toimi normaalisti, yritä alentaa herkkyyttä asianmukaisesti ja testaa se sitten.
Huomautuksia
Vältä sen asentamista levottomiin esineisiin.
Havaintoikkunan edessä ei saa olla esteitä ja liikkuvia esineitä, jotka vaikuttavat havaitsemiseen.
Vältä sen asentamista lähelle ilman lämpötilan muutosvyöhykkeitä, kuten ilmastointi, keskuslämmitys jne.
Turvallisuutesi vuoksi älä avaa kantta, kun löydät vetokoukun asennuksen jälkeen.
Jos tuotteen ja ohjeen välillä on eroja, katso ensisijaisesti tuotetta.
Joku ongelma ja ratkaistu tapa
Kuorma ei toimi:
a. Tarkista, että virta- ja kuormaliitäntä on oikein.
b.Tarkista, onko kuorma hyvä.
c.Tarkista, vastaako työvalo valosäädintä.
Herkkyys huono:
a.Tarkista, onko tunnistusikkunan edessä esteitä signaalien vastaanottamiseksi.
b.Tarkista, onko ympäristön lämpötila liian korkea.
c.Tarkista, onko signaalilähde tunnistuskentissä.
d.Tarkista, että asennuskorkeus vastaa ohjeessa ilmoitettua korkeutta.
e.Tarkista, onko liikesuunta oikea.
Anturi ei voi sulkea kuormaa automaattisesti:
a. Tarkista, näkyykö tunnistuskentissä jatkuvia signaaleja.
b. Tarkista, onko aika-asetus asetettu pisimmälle.
c. Tarkista, että teho vastaa ohjetta.
d. Tarkista, onko lämpötilan muutos selvästi lähellä anturia, kuten ilmastointi tai keskuslämmitys jne
·Käytettäessä eri ympäristöissä, älä säädä herkkyyttä korkeimmalle.
Koska se voi helposti johtaa toimintahäiriöön.
● Vahvista ammattiasennus.
● Katkaise virransyöttö ennen asennusta ja irrotusta.
●Varmista, että olet katkaissut virran turvallisuussyistä.
●Väärä käyttö aiheutti tappioita, valmistaja ei ota mitään vastuuta.
Olemme sitoutuneet edistämään tuotteiden laatua ja luotettavuutta, mutta kaikilla elektronisilla komponenteilla on tietty todennäköisyys joutua tehottomiksi, mikä aiheuttaa ongelmia. Suunnittelussa olemme kiinnittäneet huomiota tarpeettomiin malleihin ja omaksuneet turvallisuuskiintiön ongelmien välttämiseksi. Tätä ohjetta ei saa kopioida muihin tarkoituksiin ilman lupaamme.
